Bedeutung der Diagnosecodes

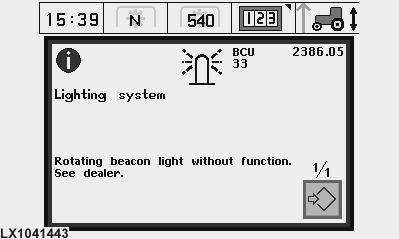

LX1041443-UN-21NOV06

INFO-Anzeige

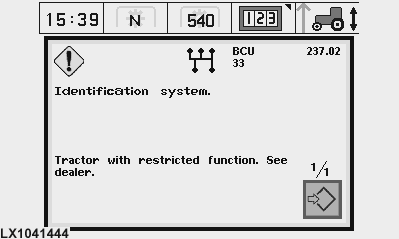

LX1041444-UN-21NOV06

ACHTUNG-Anzeige

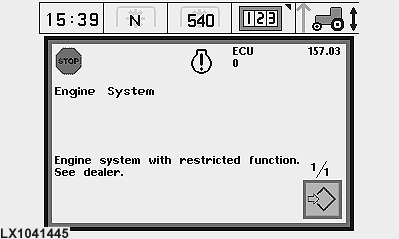

LX1041445-UN-21NOV06

STOP-Anzeige

Die Stromkreise des Traktors werden durch mehrere Steuereinheiten überwacht. Diese Steuereinheiten zeichnen während des Traktorbetriebs Daten auf, die ausgelesen werden können. Tritt eine Funktionsstörung auf, dann wird ein zugehöriger Diagnosecode abgespeichert. Ein Großteil dieser Codes wird dem Fahrer automatisch auf der Digitalanzeige angezeigt (siehe Beispielbilder).

Darüber hinaus werden Funktionsstörungen durch die INFO-Lampe (blau), die ACHTUNG-Lampe (gelb) und die STOP-Lampe (rot) im Armaturenbrett angezeigt.

Außer bei Anzeigen, deren Bedeutung selbsterklärend ist (z.B. Getriebeöldruck zu niedrig. Ölstand überprüfen.), sollten Sie Kontakt mit Ihrem John Deere-Händler aufnehmen, um die weitere Vorgehensweise mit ihm zu besprechen.

Auf den folgenden Seiten wird beschrieben, wie man sich alle Diagnosecodes anzeigen lassen kann (auch die, die nicht automatisch angezeigt werden). Der Abruf und die Anzeige der Diagnosecodes ist von der Ausrüstung des Traktors abhängig. Folgende Möglichkeiten sind vorhanden:

• Anzeige mit CommandCenter
• Anzeige mit GreenStar-Display (Einzelheiten dazu in der separaten Betriebsanleitung zum Display)
