Zusatzsteuergeräte

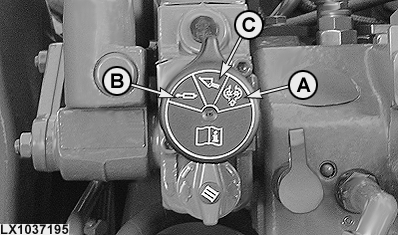

LX1037195-UN-17MAY06

A - Sperrfunktion 1

B - Sperrfunktion 2

C - Keine Sperrfunktion

Der Traktor kann mit vier verschiedenen Typen von Zusatzsteuergeräten ausgerüstet sein: Serie 100, Serie 200, Serie 300 oder Serie 350.

Die Zusatzsteuergeräte Serie 100 bieten die Funktionen Heben, Senken und eine Schwimmstellung.

Die Zusatzsteuergeräte Serie 200 bieten darüber hinaus eine Sperrfunktion (A), die den Bedienungshebel in der Stellung Heben oder Senken so lange festhält, bis er manuell bewegt wird.

Die Zusatzsteuergeräte Serien 300 und 350 haben zusätzlich eine Sperrfunktion (B), die den Bedienungshebel in der Stellung Heben oder Senken so lange festhält, bis der Druck im Ölkreislauf einen vorbestimmten Wert erreicht (z.B. wenn der Fernsteuerzylinder die Endstellung erreicht hat).

In der Stellung (C) ist keine Sperrfunktion aktiv, der Bedienungshebel geht in Neutralstellung, sobald er losgelassen wird.

Wird ein Gerät (z.B. ein Zylinder) angeschlossen, dann muß der Druckanschluß (z.B. Zylinder ausfahren) an die untere Anschlußkupplung angeschlossen werden. Wird der Motor abgeschaltet, verhindert ein Ventil bei den Zusatzsteuergeräten Serie 200 und 300 einen schnellen Druckverlust (z.B. Zylinder einfahren) durch Leckage. Bei den Zusatzsteuergeräten Serie 350 ist eine mögliche Leckage weiter minimiert. Bei Zusatzsteuergeräten Serie 100 ist dieses Ventil nicht vorhanden.
