Steckdosen (falls vorhanden)

LX1036245-UN-03JUN05

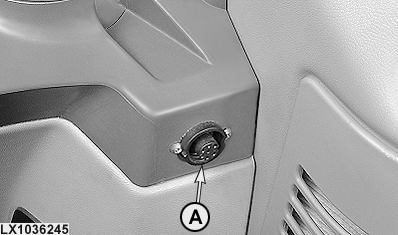

Signalsteckdose in der Seitenkonsole

LX1036246-UN-03JUN05

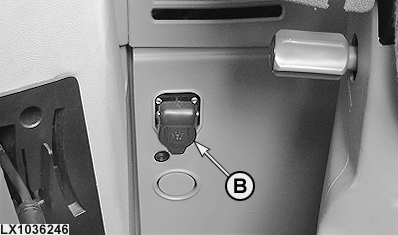

3-polige Steckdose in der Kabinenrückwand

LX1041456-UN-24NOV06

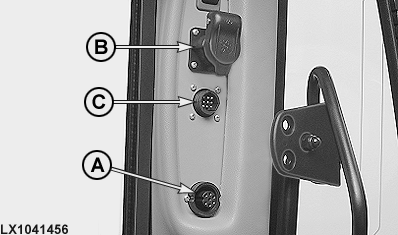

Steckdosen im Kabinenrahmen

A - Signalsteckdose

B - 3-polige Steckdose

C - ISOBUS-Steckdose

Signalsteckdose

Klemme	Leitungsfarbe	Beschreibung
1	Rot	Fahrgeschwindigkeit Radar
2	Braun	Radgeschwindigkeit
3	Orange	Heckzapfwellendrehzahl
4	—	—
5	—	—
6	Blau	Stromversorgung
7	Schwarz	Masse

Die 7-polige Signalsteckdose (A) ist mit 30 A abgesichert.

ISOBUS-Steckdose in der Kabine

An die Steckdose (C) kann ein Monitor für Anbaugeräte nach dem ISO Standard 11783 angeschlossen werden.

3-polige Steckdose

Die Klemme 15/30 der 3-poligen Steckdose (B) ist mit 30 A abgesichert, die Klemme 82 ist mit 10 A abgesichert. Klemme 31 ist die Masse.

Schlüssel des Hauptschalters nach rechts drehen, um die Klemme 82 mit Strom zu versorgen. Die Klemme 15/30 wird auch bei ausgeschalteter Zündung mit Strom versorgt.

WICHTIG: Bei Betrieb von leistungsstarken Stromverbrauchern und bei Verwendung von Mehrfachsteckdosen, darf niemals die maximal zulässige Strombelastbarkeit des Versorgungsstromkreises überschritten werden. Es ist zu beachten, dass sich die Gesamtbelastung aus der Summe aller an das Bordnetz angeschlossenen Stromverbraucher ergibt. Dieses gilt auch wenn die Stromverbraucher an unterschiedliche Bordspannungssteckdosen angeschlossen sind.

Kabeldurchführung

LX1026097-UN-09MAR01

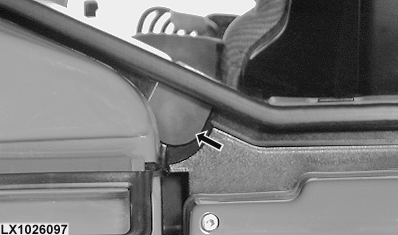

Am hinteren Kabinenfenster sind zwei Öffnungen vorgesehen, um Kabel durchzuführen. Fenster öffnen und Gummistopfen herausnehmen. Gummistopfen an den vorgesehenen Einschnitten trennen, um die Kabel durchführen zu können. Stecker anschließen, Gummistopfen einsetzen und Fenster schließen.
