Teleskop-Unterlenker

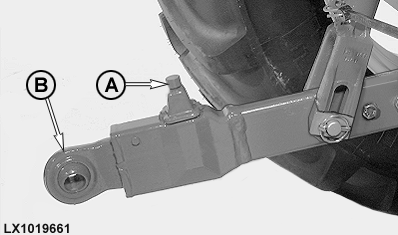

LX1019661-UN-17SEP99

Traktoren 6530, 6534 und 6630

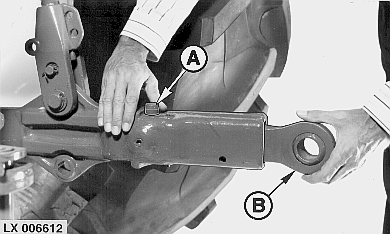

LX006612-UN-08AUG95

Traktoren 6830 und 6930

Diese Unterlenker sind für Anbaugeräte der Kategorie II oder Kategorie IIIN vorgesehen.

Zum besseren Anhängen eines Gerätes die Unterlenker nach hinten herausziehen.

1. Bei Traktoren 6530, 6534 und 6630 Sperrbolzen (A) hochziehen.

   Bei Traktoren 6830 und 6930 Sperrbolzen (A) zur Seite drücken.

2. Unterlenker (B) nach hinten herausziehen.

Nach dem Anhängen und Sichern des Gerätes an den Unterlenkern den Traktor so weit zurückfahren, bis die Sperrbolzen wieder einrasten. Bei Traktoren 6530, 6534 und 6630 muß der Sperrbolzen auf der Kappe aufliegen. Durch kurzes Vorwärtsfahren vergewissern, daß die Unterlenker verriegelt sind.
