Oberlenker

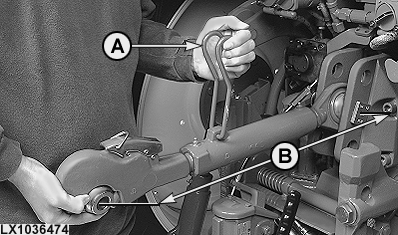

LX1036474-UN-24APR06

A - Einstellgriff

B - Länge

Die Länge des Oberlenkers kann mit dem Einstellgriff (A) reguliert werden.

Traktoren 6530, 6534 und 6630

• Minimale Länge 530 mm (20.9 in.)
• Maximale Länge 725 mm (28.5 in.)

Traktoren 6830 und 6930

• Minimale Länge 587 mm (23.1 in.)
• Maximale Länge 782 mm (30.8 in.)

Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern.
