Hubspindeln

LX1036473-UN-24APR06

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

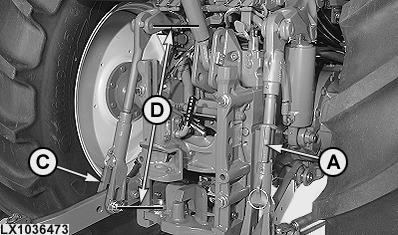

A - Einstellgriff

B - Verriegelung

C - Gabelstück

D - Einstellänge

E - Anschläge (je 2 an jeder Hubspindel)

Durch Verkürzen der Hubspindeln wird eine größere Aushubhöhe, durch Verlängern wird eine größere Arbeitstiefe erreicht.

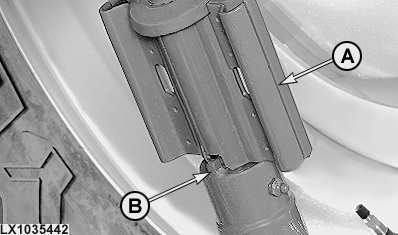

Zum seitlichen Ausrichten eines Arbeitsgerätes Hubspindel mit dem Griff (A) verstellen. Dazu den Griff (A) aus der Verriegelung (B) herausheben und die gewünschte Länge einstellen. Nach der Einstellung den Griff (A) nach unten schieben und wieder mit der Verriegelung (B) sichern.

Zur Einstellung der linken Hubspindel:

• falls sie mit einem Einstellgriff ausgerüstet ist, wie bei der rechten Hubspindel vorgehen.
• falls sie nicht mit einem Einstellgriff ausgerüstet ist, Hubspindel aus dem Unterlenker herausnehmen und das Gabelstück (C) hinein- oder herausschrauben.

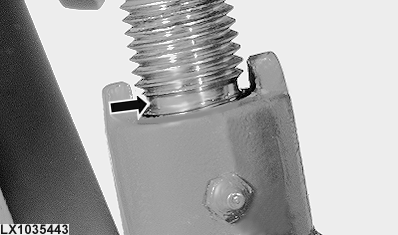

Die Einstellänge (D) der Hubspindeln darf nicht unter- oder überschritten werden. Eine Nut im Gewinde jeder Hubspindel markiert das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden.

Traktoren 6530, 6534 und 6630

• Minimale Länge 705 mm (27.8 in.)
• Maximale Länge 865 mm (34.1 in.)

Traktoren 6830 und 6930

• Minimale Länge 875 mm (34.4 in.)
• Maximale Länge 1035 mm (40.7 in.)

HINWEIS: Bei den angegebenen Maßen sind die Hubspindeln in den Unterlenkern verriegelt (kein senkrechtes Spiel).

HINWEIS: Kurze Hubspindel bedeutet: kleiner Aushubweg, größte Hubkraft.

Lange Hubspindel bedeutet: großer Aushubweg, kleinere Hubkraft.

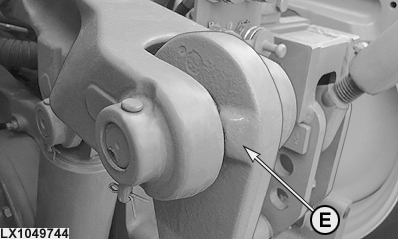

WICHTIG: Beim Einhängen der Hubspindeln in die Hubarme darauf achten, dass sich die Anschläge (E), wie gezeigt immer hinten befinden.
