Öl in Endantrieben wechseln (Frontantriebsachse mit Bremse)

LX1036528
LX1036528-UN-26APR06

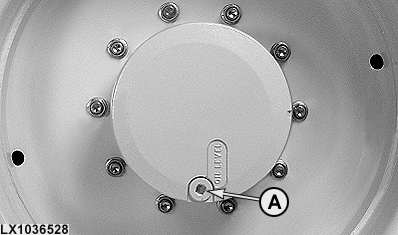

A - Ablaßschraube

Nach den ersten 100 Betriebsstunden das Öl der Endantriebe wechseln. Danach alle 750 Betriebsstunden wechseln. Es muß ein im Abschnitt Betriebsstoffe aufgeführtes Getriebeöl verwendet werden.

ACHTUNG: Das Öl kann unter Druck stehen, wenn es heiß ist. Ablaßschraube langsam ausschrauben.

  1. Rad so drehen, daß die Ablaßschraube (A) unten steht. Schraube ausschrauben, Öl ablassen.

  2. Rad um 90° drehen, daß die Markierung OIL LEVEL waagerecht steht (siehe Wartung alle 250 Stunden), und durch das Schraubenloch Öl einfüllen. Der Ölstand muß bis zum Schraubenloch reichen.

  3. Ablaßschraube einschrauben und bei Traktoren 6530, 6534, 6630 und 6830 mit 150 N˙m (110 lb-ft), bei Traktoren 6930 mit 120 N˙m (90 lb-ft) anziehen.

Füllmengen siehe Technische Daten.

OU12401,0001D6B-29-20091106
