Super Komfort-Sitz

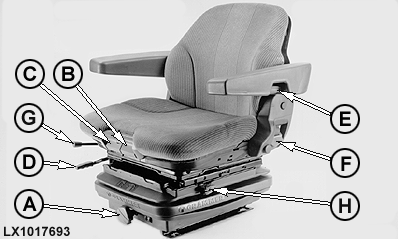

LX1017693-UN-24OCT97

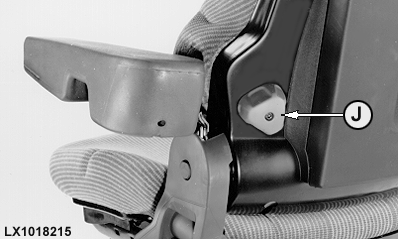

LX1018215-UN-24OCT97

A - Kurbel zur Gewichtseinstellung

B - Hebel Sitzneigungseinstellung¹

C - Hebel Sitztiefeneinstellung¹

D - Längsverstellung

E - Neigungsverstellung Armlehne

F - Neigung Rückenlehne

G - Hebel Dreheinrichtung¹

H - Hebel Längsfederung¹

J - Verstellung Lendenstütze

Zur Höhenverstellung nach oben, den Sitz bis zum hörbaren Einrasten anheben (3 Rasten). Zur Verstellung nach unten, den Sitz bis zum Anschlag anheben, dann nach unten absenken.

WICHTIG: Vor dem Drehen des Sitzes unbedingt den Motor abstellen. Ein versehentlicher Kontakt mit Bedienelementen könnte Traktor- oder Gerätefunktionen auslösen.

Ist der Sitz mit einer Dreheinrichtung (Wahlausrüstung) ausgestattet, kann diese wie folgt mit dem Hebel (G) betätigt werden:

Hebel anheben, der Sitz läßt sich nach links um 200° und nach rechts um 20° drehen. Verriegelbar in jeder 10°-Stellung.

Der Sitz kann auch mit der Dreheinrichtung ausgerüstet sein, wie sie beim Luft-Komfort-Sitz beschrieben ist.

Soll die Armlehne um 30° nach unten abgesenkt werden, Neigungsverstellung der Armlehne (E) in die Armlehne hineindrücken.
