Verstellen des Zugpendels

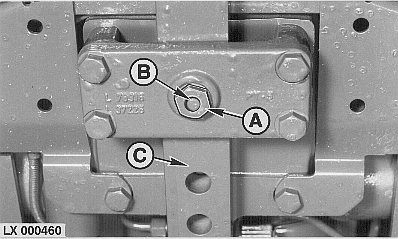

LX000460-UN-09AUG94

Das Zugpendel kann auf vier verschiedene Längen eingestellt werden:

250 mm (9.8 in.), 350 mm (13.8 in.), 400 mm (15.7 in.) und 550 mm (21.7 in.).

HINWEIS: 550 mm (21.7 in.) sind bei den Traktoren 6830 und 6930 NICHT möglich.

Diese Maße geben den Abstand zwischen Zapfwellenende und Anhängepunkt des Zugpendels an.

1. Sechskantstopfen (A) herausschrauben.
2. Sicherungsbolzen (B) herausnehmen.
3. Zugpendel (C) verstellen und Sicherungsbolzen wieder anbringen.
4. Sechskantstopfen (A) mit 250 N˙m (185 lb-ft) festziehen.
