Zapfwellen schalten

LX1038319-UN-27APR06

LX1036611-UN-05OCT05

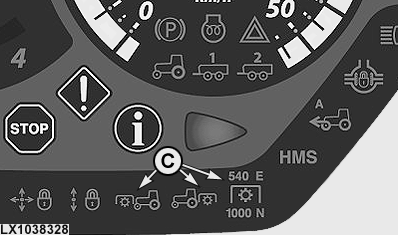

LX1038328-UN-31MAY06

A - Schalter Heck-Zapfwelle

B - Schalter Front-Zapfwelle

C - Kontrollampen

ACHTUNG: Zapfwelle immer abschalten, wenn sie nicht benötigt wird.

ACHTUNG: Nach dem Abschalten einer Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

HINWEIS: Bei Traktoren mit PowrQuad Plus- und AutoQuad Plus-Getrieben sollte bei Zapfwellen-Betrieb die elektronische Motordrehzahl-Anpassung abgeschaltet sein. Siehe Einstellungen zu dem jeweiligen Getriebe im Abschnitt Fahren des Traktors.

Zum Einschalten der Zapfwelle den Schalter (A) bzw. (B) nach unten drücken und dann nach vorn. Zum Abschalten der Zapfwelle den Schalter nach hinten ziehen.

HINWEIS: Wird bei laufender Zapfwelle der Motor abgestellt und anschließend wieder gestartet, so läuft die Zapfwelle nicht wieder an. Dennoch leuchten die Lampen (C) weiter. Zapfwelle abschalten und erneut einschalten.

Bei Traktoren mit AutoPowr erklingt ein Warnton, falls der Fahrer den Sitz verläßt und die Zapfwelle noch läuft.

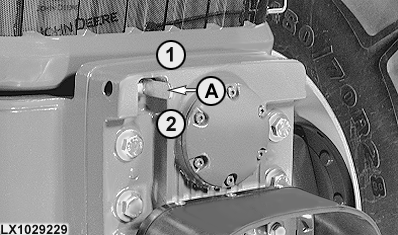

LX1029229-UN-02APR03

A - Schalthebel

1 - ausgeschaltet

2 - eingeschaltet

Wird die Frontzapfwelle längere Zeit nicht benötigt, kann das Zapfwellengetriebe mit dem Hebel (A) abgeschaltet werden, um ein unnötiges Mitlaufen der Getriebe-Bauteile zu vermeiden.

Zum Abschalten des Getriebes den Hebel (A) nach oben ziehen, zum Zuschalten nach unten drücken.

WICHTIG: Zapfwellengetriebe nur bei abgestelltem Motor zuschalten.
