Dachluke (falls vorhanden)

LX1038323-UN-27APR06

LX1038324-UN-27APR06

LX1033621-UN-14APR04

LX1033622-UN-14APR04

A - Griff

B - Abdeckung

C - Sicherungsklammer

D - kleiner Öffnungswinkel

E - großer Öffnungswinkel

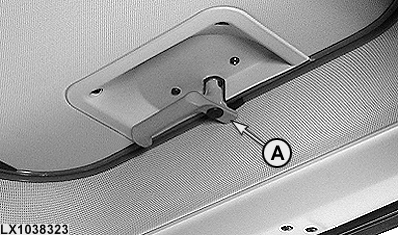

Die Dachluke kann mit dem Griff (A) geöffnet und geschlossen werden.

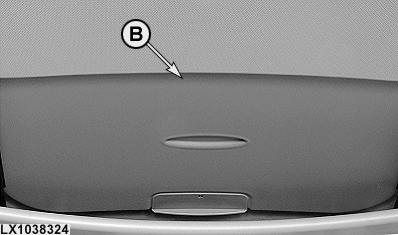

Falls die Dachluke mit einem Glaseinsatz versehen ist, kann mit der Abdeckung (B) unerwünschte Sonneneinstrahlung verhindert werden.

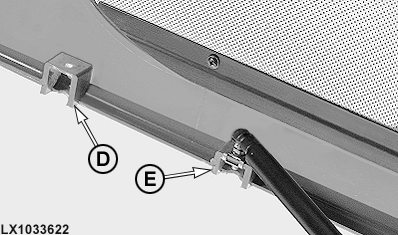

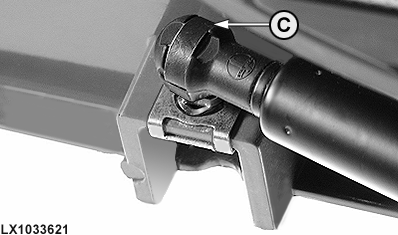

Die Dachluke kann auf einen kleinen oder großen Öffnungswinkel eingestellt werden. Zur Änderung die Sicherungsklammer (C) entfernen, die Gasfeder vom Halter ziehen und den Halter abmontieren. Halter an der gewünschten Position (D) oder (E) anbringen, Gasfeder aufdrücken und die Sicherungsklammer wieder anbringen.
