Contrôle de l'usure du crochet de dispositif d'attelage hydraulique

ATTENTION: Les pièces usées doivent être remplacées.

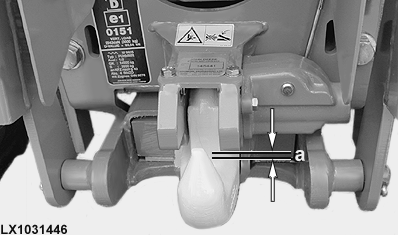

LX1031446-UN-24SEP03

Objet de la mesure	Nature de la mesure	Valeur prescrite
Ecart au niveau de l'arrêtoir	Écart maximum admissible	10,0 mm 0.39 in

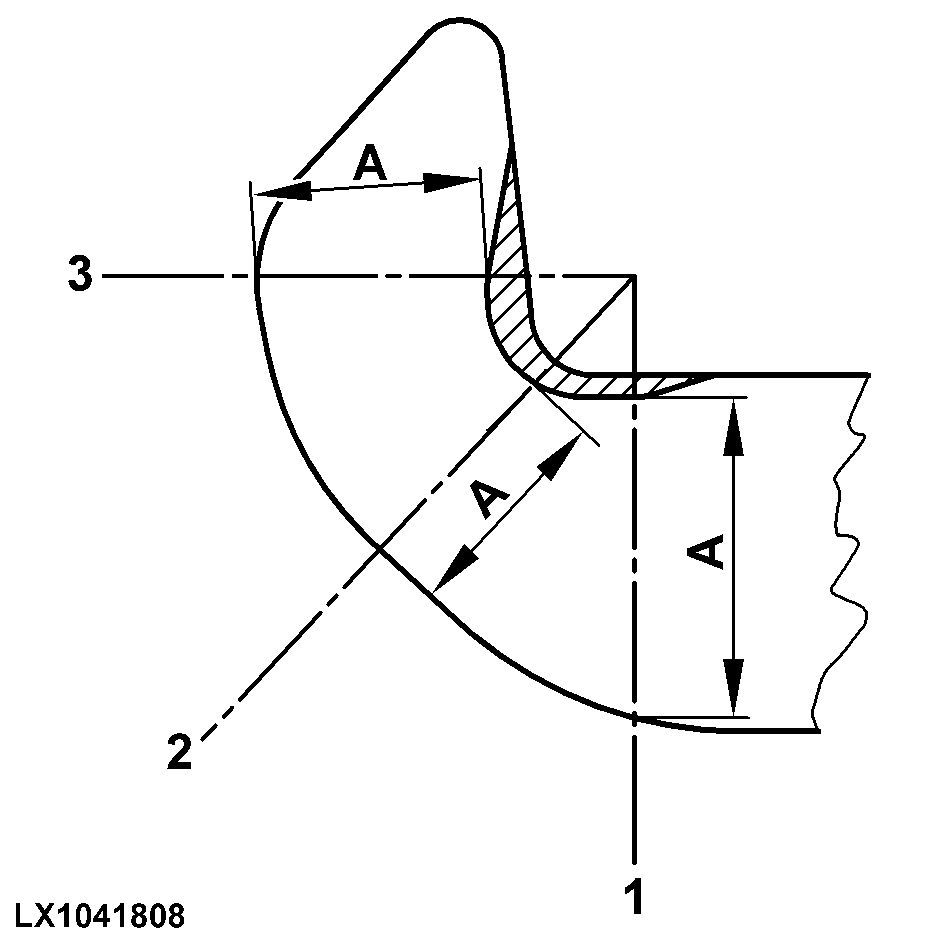

LX1041808-UN-27NOV06

Si la valeur “D” indiquée sur la plaquette signalétique est inférieure ou égale à 65, observer les valeurs minimales suivantes (A):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Crochet d'attelage, diamètre (D = 65 ou moins)	Valeur minimum (A), diamètre 1	43,5 mm 1.71 in

Si la valeur “D” indiquée sur la plaquette signalétique est supérieure à 65, observer les valeurs minimales suivantes (A):

Objet de la mesure	Nature de la mesure	Valeur prescrite
Crochet d'attelage, diamètre (D = plus de 65)	Valeur minimum (A), diamètre 1	45,0 mm 1.77 in
