Utilisation du système ClimaTrak (régulation automatique de température)

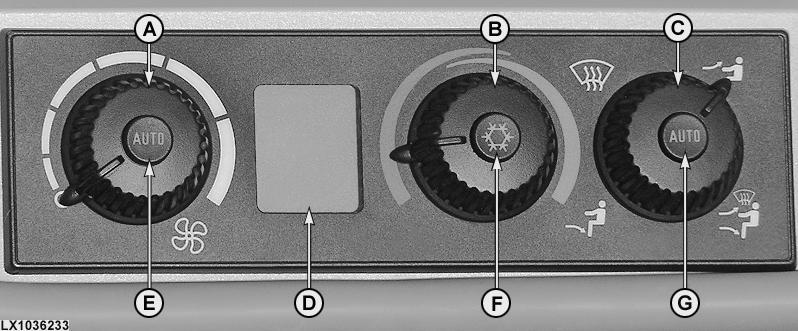

LX1036233-UN-08AUG06

A - Commande de régime de la soufflante

B - Bouton de réglage de la température

C - Commande de débit d'air

D - Afficheur LCD de température

E - Mode de commande de la soufflante AUTO

F - Touche MARCHE/ARRÊT du mode économie

G - Mode de débit d'air AUTO

Commandes et affichage

La console ClimaTrak (ATC) dispose de trois commandes et d'un écran LCD.

1. Régime de la soufflante (A) avec touche AUTO (E)
2. Réglage de la température (B) avec touche du mode économie (F)
3. Commande de débit d'air à quatre positions (C) avec touche AUTO (G)
   • Désembuage/pare-brise
   • Désembuage/tableau de bord/espace pieds
   • Tableau de bord
   • Espace pieds

La température souhaitée s'affiche sur l'afficheur LCD (D). Pour afficher en alternance la température ambiante et la température souhaitée, modifier les réglages à l'adresse ATC033. Voir "Réglages personnels" à la section "Codes de diagnostic et réglages personnels".

Lorsque le circuit est en mode de soufflante automatique, le symbole d'un ventilateur et la mention AUTO sont affichés. Lorsque l'embrayage du compresseur de la climatisation est engagé (pas en position économique), le symbole du flocon de neige apparaît. Le sens du débit d'air est indiqué par une flèche dirigée vers les pieds ou la tête et le symbole de désembuage s'affiche. La mention AUTO apparaît sous le personnage lorsque le circuit se trouve en mode de débit d'air automatique.

En mode de débit d'air AUTO, il est possible de choisir à volonté entre "désembuage", "espace pieds" et "espace pieds/tableau de bord".

• Tableau de bord — L'air est dirigé vers les buses du tableau de bord.
• Espace pieds — L'air est dirigé vers l'espace pieds, sauf si le désembuage est nécessaire.
• Désembuage — L'air est dirigé vers le pare-brise.
• Désembuage/tableau de bord/espace pieds — Réglages variables permettant de diriger le flux d'air selon le besoin.

NOTE: Afin d'assurer le bon fonctionnement du système ClimaTrak, nettoyer régulièrement les filtres à air de recirculation dans la cabine (voir "Entretien — Selon le besoin").

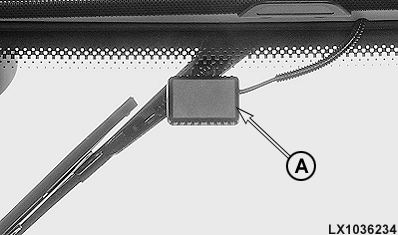

Capteur de désembuage

LX1036234-UN-03JUN05

IMPORTANT: Ne pas exposer le capteur de désembuage (A) à de grandes quantités d'eau.
