Raccords

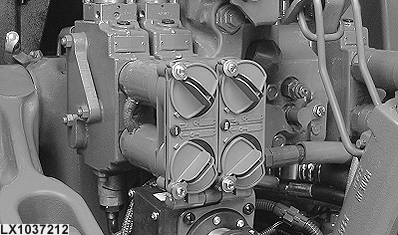

LX1037212-UN-21OCT05

ATTENTION: La pression maximum du système hydraulique est de 20000 kPa (200 bars; 2900 psi). Par souci de sécurité et pour garantir un fonctionnement optimal du circuit, n'utiliser que des pièces d'origine John Deere.

Les raccords permettent de brancher ou débrancher des flexibles hydrauliques sans perte d'huile, même lorsque le moteur est en marche.

Si le flexible est arraché accidentellement du raccord, le flux d'huile est immédiatement interrompu.

Pousser fermement l'embout du flexible dans le raccord pour procéder au branchement.

NOTE: Lors du raccordement, tenir compte des symboles se trouvant sur les raccords.

Pour débrancher le flexible, le tirer d'un coup sec.
