Barres de traction à attache rapide (crochet)

LX1033644-UN-17MAY04

Ces barres de traction sont prévues pour les rotules des outils de catégories II et III.

IMPORTANT: Les rotules doivent avoir le bon diamètre.

Catégorie d'attelage	Diamètre de la rotule (a)
II	56 mm (2.2 in)
III	64 mm (2.5 in)

Utilisation des crochets d'attelage

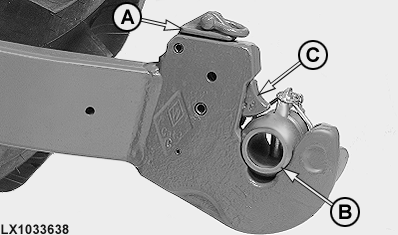

LX1033638-UN-17MAY04

Crochet d'attelage à commande manuelle

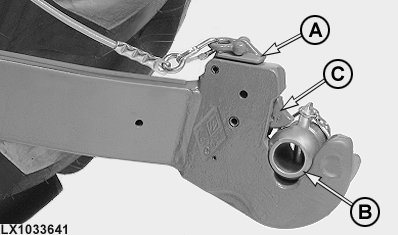

LX1033641-UN-17MAY04

Crochet d'attelage à commande par câble

A - Levier

B - Rotule

C - Axe

Les crochets sont actionnés au moyen d'un levier (A) qui peut être commandé soit manuellement, soit par un câble.

IMPORTANT: S'assurer que les crochets sont verrouillés:

Le levier (A) et le crochet doivent être en contact; il ne doit pas y avoir de jeu visible au niveau de la rotule (B) et l'axe (C) doit bloquer la rotule.

Si les crochets disposent d'un câble de commande, faire attention à la façon dont le câble est acheminé une fois l'outil accroché. Si le câble tombe trop ou se prend dans des hautes herbes ou des branches, les crochets risquent de s'ouvrir accidentellement.

Verrou pour crochets de barre de traction

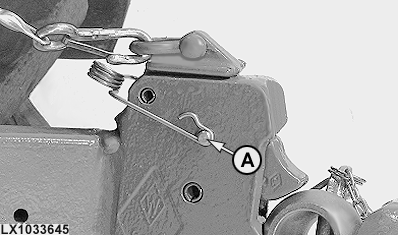

LX1033645-UN-17MAY04

A - Jeu de pièces pour verrou

ATTENTION: Si l'équipement accroché au tracteur présente une charge asymétrique (une unité de coupe montée latéralement par exemple), ou si le tracteur doit passer dans des sous-bois ou est utilisé pour des travaux forestiers, les crochets des barres de traction doivent être verrouillés pour éviter qu'ils ne s'ouvrent accidentellement.

Utiliser le jeu de pièces pour verrou John Deere AL165485 sur chacun des crochets d'attelage.

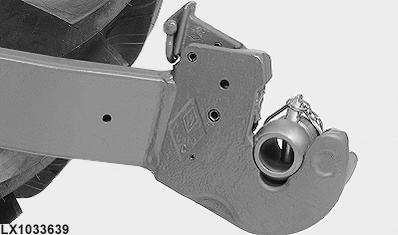

LX1033639-UN-17MAY04

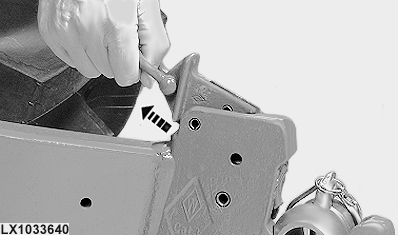

LX1033640-UN-17MAY04

NOTE:

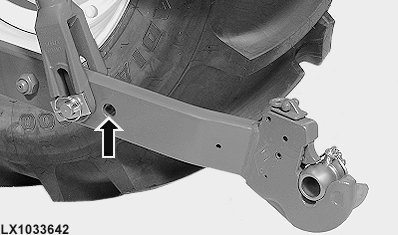

LX1033642-UN-17MAY04
