Tracteur avec pont avant TLS

LX1037587
LX1037587-UN-06NOV06

LX1041088
LX1041088-UN-20NOV06

LX1041089
LX1041089-UN-20NOV06

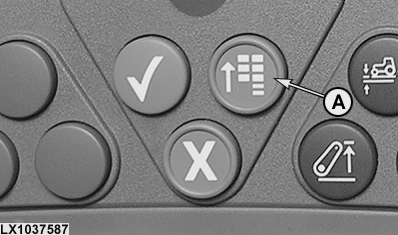

A - Touche du menu principal

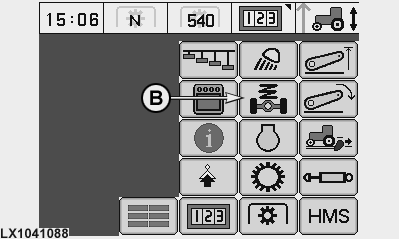

B - Suspension TLS Plus

ATTENTION: Lors du démarrage du moteur et en cas de réglage différent de la suspension, le pont avant est susceptible de se déplacer brièvement, même si le tracteur est immobile. Veiller à ce que personne ne se trouve dans la zone de danger.

IMPORTANT: Si une anomalie se produit dans le système de régulation, un message s'affiche dans le CommandCenter. Le fonctionnement de la suspension est alors interrompu. Conduire lentement de façon à ne pas gêner la sécurité et à ne pas endommager les composants. Consulter immédiatement le concessionnaire John Deere.

Appuyer sur la touche du menu principal (A) et sélectionner “Suspension TLS Plus” sur l'écran. Les réglages de l'essieu peuvent être effectués sur l'écran suivant.

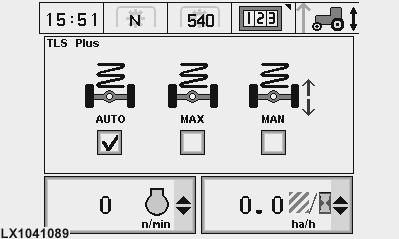

Si l'option “AUTO” est sélectionnée, la suspension réagit automatiquement aux conditions changeantes. La vitesse de déplacement, les caractéristiques du sol, la charge du tracteur et des outils lourds montés à l'arrière sont tous les facteurs pris en compte de façon à assurer un confort optimal. Le pont avant suspendu s'enclenche lorsque la vitesse du tracteur dépasse 1,5 km/h (0.9 mph).

Si l'option “MAX” est sélectionnée, la dureté de la suspension est réglée au maximum (par exemple, pour le fonctionnement avec chargeur frontal). Le pont avant suspendu s'enclenche lorsque la vitesse du tracteur dépasse 1,5 km/h (0.9 mph) et la commande est retardée lorsque la position immobile est désenclenchée: la commande n'est pas activée tant que le tracteur ne s'est pas déplacé de 5 m (16 ft). Lorsque la vitesse est supérieure à 35 km/h (22 mph), le réglage maximum (MAX) est désactivé. Lorsque la vitesse descend à moins de 25 km/h (15 mph), le réglage maximum (MAX) est réactivé.

LX1041090
LX1041090-UN-20NOV06

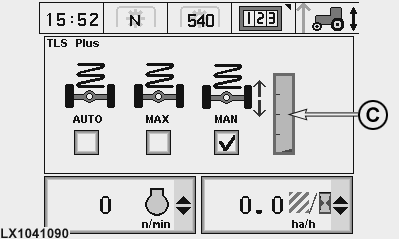

C - Graphique à barres

Si “MAN” est sélectionné, l'essieu se met en position centrale, à la suite de quoi l'avant du tracteur peut être relevé et abaissé manuellement (par exemple, pour faciliter l'accrochage d'outils portés). Pour ce faire, sélectionner le graphique à barres (C) et tourner la molette de sélection vers la droite pour relever l'avant du tracteur, et vers la gauche pour l'abaisser. Pour quitter cet écran, appuyer sur la touche de confirmation ou d'annulation. Dès que la vitesse dépasse 1,5 km/h (0.9 mph), l'essieu se met en position centrale.

Le réglage manuel est annulé dès que la vitesse de déplacement dépasse 5 km/h (3 mph). Le système revient dès lors au réglage précédent (“AUTO” ou “MAX”).

OU12401,00014BF-28-20061112
