Réglage de l'écartement des barres stabilisatrices hydrauliques

ATTENTION: Les réglages et contrôles doivent être effectués sur une surface plane! S'ils sont effectués en pente, il y a un risque d'accidents! En fonction du degré de pente, l'équipement risque de basculer vers la gauche ou vers la droite lors du passage de la position flottante à la position non flottante, et vice versa. Par conséquent, veiller à ce que personne ne se tienne dans la zone de mouvement de l'outil.

LX1041104-UN-13NOV06

LX1036724-UN-12DEC05

LX1036725-UN-12DEC05

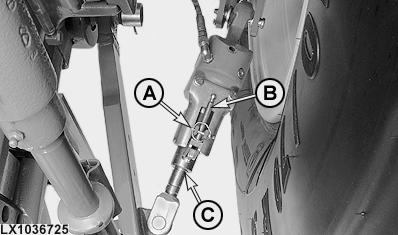

A - Axe de verrouillage

B - Levier de réglage

C - Gorge

1. Démarrer le moteur.

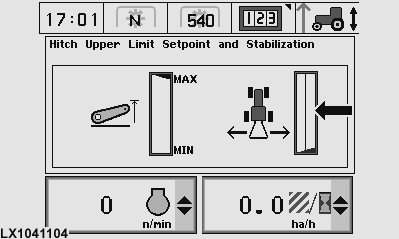

2. Sur l'écran, amener le repère tout en bas (les barres de traction sont alors verrouillées sur toute la zone de relevage).

3. Mesurer la distance entre les deux points d'accrochage de l'outil.

4. Retirer la goupille à anneau (A).

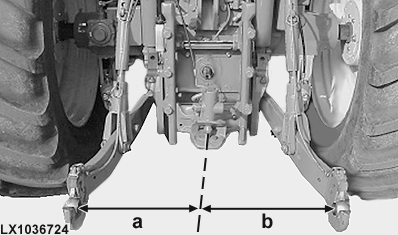

5. Régler la distance des barres de traction à la valeur mesurée en utilisant le levier de réglage (B) des barres stabilisatrices. Vérifier que les distances (a) et (b) sont identiques.

6. Accrocher l'outil à l'attelage trois points.

7. Contrôler le réglage et réajuster si nécessaire.

   • Il faut qu'il n'y ait ni débattement latéral, ni précharge.
   • Les distances (a) et (b) doivent être égales.
   • Les filetages ne doivent pas être dévissés au-delà de la troisième et dernière gorge (C).



8. Ramener le levier de réglage (B) en position de rangement et mettre en place la goupille à anneau (A).

9. Régler le verrouillage sur l'écran.

10. Vérifier le réglage en levant et en abaissant l'attelage à plusieurs reprises.
