Contrôler l'usure de l'attelage à boule

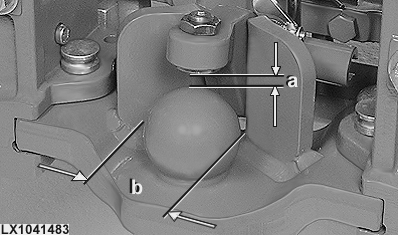

LX1041483-UN-19DEC06

ATTENTION: Les pièces usées doivent être remplacées.

Contrôler l'écart (a) au niveau de l'arrêtoir.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Écart au niveau de l'arrêtoir	Dégagement maximum admissible	4 mm 0.16 in

Vérifier le diamètre (b) de la rotule.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Diamètre de la rotule	Limite d'usure ou diamètre minimum	78 mm 3.07 in
