Contrôler l'usure de l'attelage (piton fixe)

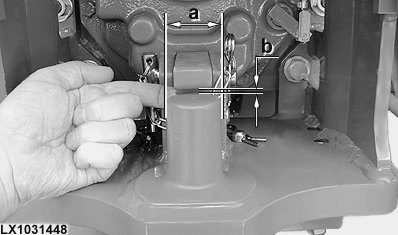

LX1031448-UN-09SEP03

ATTENTION: Les pièces usées doivent être remplacées.

Contrôler l'écart (b) au niveau de l'arrêtoir.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Écart au niveau de l'arrêtoir	Dégagement maximum admissible	10 mm 0.39 in

Vérifier le diamètre (a) de l'axe.

Objet de la mesure	Nature de la mesure	Valeur prescrite
Axe	Limite d'usure ou diamètre minimum	41,5 mm 1.63 in
