Fusibles et relais du compartiment moteur

LX1037381-UN-20FEB06

IMPORTANT: Afin d'éviter toute détérioration de l'installation électrique, ne jamais installer un fusible d'une valeur nominale (nombre d'ampères) supérieure à celle du fusible d'origine.

NOTE: Suivant l'équipement du tracteur, il est possible que celui-ci ne dispose pas de tous les fusibles et relais indiqués ci-dessous.

La platine de fusibles et de relais est située en haut à droite du compartiment moteur.

Ouvrir le capot.

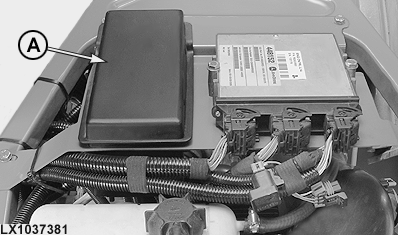

Enlever le couvercle (A) de la platine de fusibles et de relais.
