Contacteurs d'éclairage

LX1038317-UN-27APR06

LX1041415-UN-11OCT06

L102655-UN-15AUG94

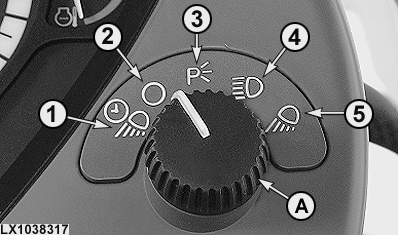

A - Contacteur d'éclairage

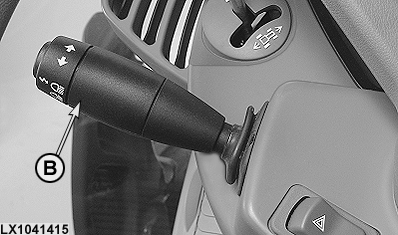

B - Contacteur de feux de croisement et de route

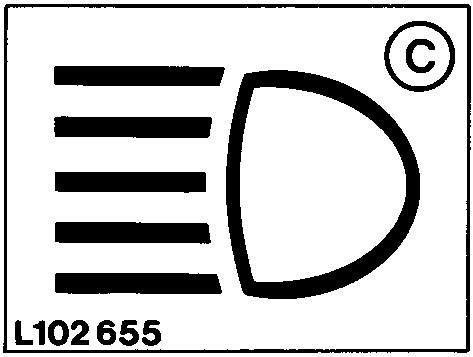

C - Témoin des feux de route

Positions du contacteur d'éclairage (A):

• 1 = Lampes d'accueil “allumée”
• 2 = Éclairage “éteint”
• 3 = Feux de position “allumés”
• 4 = Phares principaux "allumés"
• 5 = Phares principaux et de travail "allumés"

L'interrupteur (B) permet de passer des “feux de route” aux “feux de croisement” et vice versa.

• En tirant le contacteur vers le volant = appel de phares
• Contacteur en position médiane = feux de croisement
• En poussant le contacteur en l'éloignant du volant = feux de route

Le témoin (C) s'allume en même temps que les “feux de route”.

NOTE: Si l'option "lampes d'accueil temporisées" est activée dans le CommandCenter (voir “Phares de travail” dans cette section), les phares principaux et tous les phares de travail activés s'allument pendant plusieurs secondes si le contacteur d'éclairage est amené brièvement en position 1.

Fréquence d'actionnement du contacteur	Temps d'allumage des lampes d'accueil
Une fois	90 secondes
Deux fois	120 secondes
Trois fois	150 secondes
Quatre fois	180 secondes
