Prise de remorque 7 plots

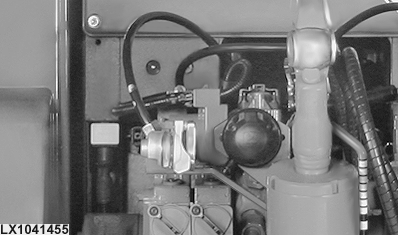

LX1041455-UN-24NOV06

LX1019770-UN-17NOV00

La prise permet de raccorder l'éclairage, les clignotants ou tout autre élément électrique d'une remorque ou d'un outil. Toujours utiliser un éclairage additionnel sur un outil attelé si ce dernier cache les clignotants ou d'autres éléments d'éclairage à l'arrière du tracteur.

NOTE: Il est possible de se procurer la prise assortie auprès du concessionnaire John Deere.

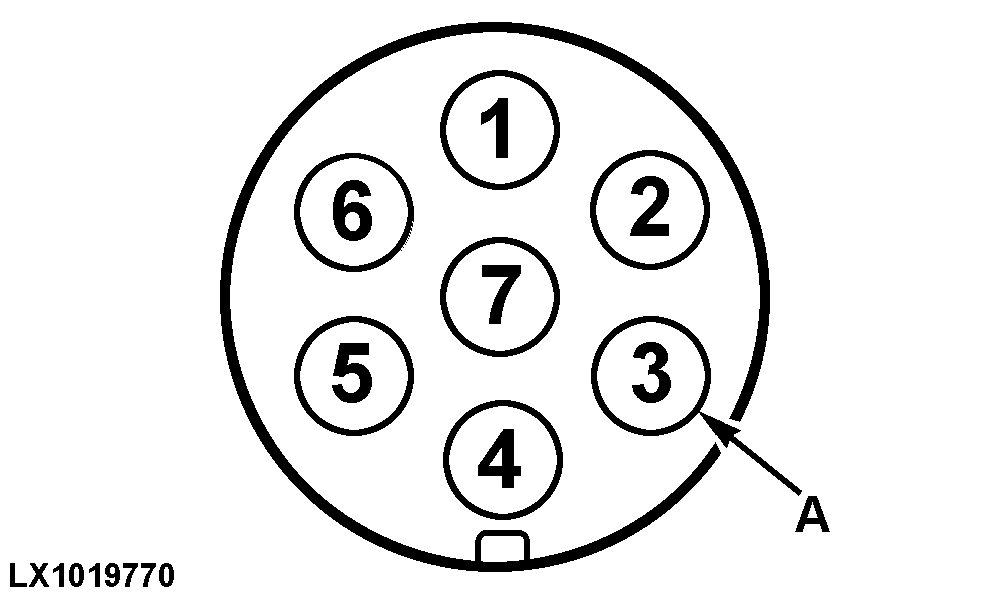

Le plot (A) est le raccord de mise à la masse.

Connexion	Fonction	Couleur du câble
1	Clignotant gauche	Vert foncé
2	—	—
3	Masse	Noir
4	Clignotant droit	Violet
5	Feu arrière droit	Gris
6	Feux stop	Bleu clair
7	Feu arrière gauche	Gris
