Leviers de commande de distributeurs auxiliaires à commande électrique (E-SCV)

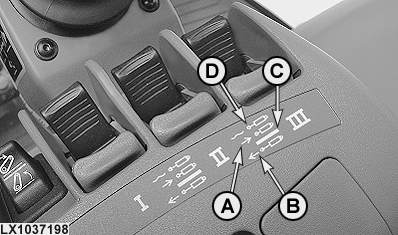

LX1037198-UN-13OCT05

A - Rétraction

B - Extension

C - Position neutre (entre rétraction et extension)

D - Position flottante

La manette de commande peut être placée dans quatre positions.

En position “rétraction”, le vérin de commande à distance se rétracte.
En position “extension”, le vérin de commande à distance s'allonge.
En position “neutre”, le vérin de commande à distance conserve sa position.
Lorsque la manette est en position “flottante” (le piston se déplace librement dans le vérin), l'équipement attelé peut suivre les contours du terrain. Pour obtenir cette position, amener la manette aussi loin que possible en position “rétraction”, l'enfoncer et continuer à l'actionner vers l'avant.

NOTE: Si l'on utilise des distributeurs externes, amener le levier de commande en position neutre pour désenclencher la fonction hydraulique correspondante.
