Commande du relevage

LX1037150-UN-28SEP05

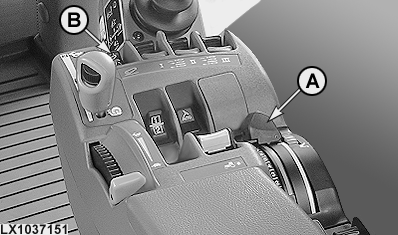

LX1037151-UN-28SEP05

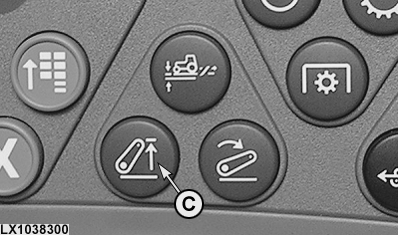

LX1038300-UN-06NOV06

LX1041101-UN-06NOV06

A - Manette de réglage de la profondeur de travail

B - Contacteur de commande du relevage

C - Touche "Limitation de la hauteur de levage"

Le relevage est commandé au moyen de la manette de réglage de la profondeur de travail (A) et du contacteur de commande (B). La touche (C) permet d'accéder à l'écran "Limitation de la hauteur de levage".

Pour préparer le relevage, mettre le moteur en marche et effectuer l'une des opérations suivantes:

• amener la manette (A) dans la position correspondant à la position des barres de traction,
• amener la manette (A) en butée dans un sens ou dans l'autre, ou
• actionner le contacteur (B).

Pousser la manette (A) vers 0 pour lever l'équipement.
Pousser la manette (A) vers 9 pour abaisser l'équipement.

L'équipement peut être levé ou abaissé en utilisant le contacteur (B), indépendamment de la manette (A). Ceci est utile, par exemple, pour tourner en bout de champ. Si la partie supérieure du contacteur de commande du relevage (B) est enfoncée, l'équipement est relevé jusqu'à la hauteur correspondant à la limite de hauteur de relevage. Si la partie inférieure du contacteur de commande du relevage (B) est enfoncée, l'équipement est abaissé jusqu'à la hauteur correspondant à la position de la manette de commande (A).

Pour que l'équipement atteigne rapidement la profondeur de travail en bout de champ sur un sol compact (abaissement rapide), maintenir le contacteur (B) enfoncé. Tant que la pression sur le contacteur de commande du relevage (B) est maintenue, le réglage de la force de traction n'est pas actif (fonction passage en mode manuel forcé). Lorsque le contacteur de commande du relevage (B) est relâché, l'équipement retrouve sa configuration initiale.

La fonction "terrage rapide" fonctionne uniquement si:

• l'équipement a été relevé à l'aide du contacteur (B)
• l'équipement est abaissé en continu depuis la position relevée à l'aide du contacteur (B)
