Commande à distance du relevage

LX1041419-UN-06NOV06

LX1037150-UN-28SEP05

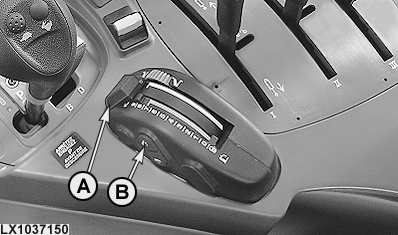

A - Réglage de la profondeur de travail

B - Contacteur de commande du relevage

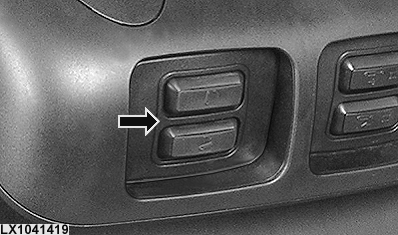

Ces contacteurs permettent de commander le relevage à partir de l'aile. Pour des raisons de sécurité, la vitesse de montée et de descente du relevage est ralentie. La hauteur de levage et la profondeur de travail réglées ne sont pas prises en compte.

Appuyer sur le contacteur supérieur pour relever l'équipement.

Appuyer sur le contacteur inférieur pour abaisser l'équipement.

NOTE: Après activation de la commande sur l'aile, un dispositif empêche les mouvements accidentels du relevage. Pour remettre le relevage en service, effectuer l'une des opérations suivantes:

• amener la manette de réglage de la profondeur de travail (A) dans la position correspondant à la position des barres de traction,
• amener la manette (A) en butée dans un sens ou dans l'autre, ou
• actionner le contacteur de commande du relevage (B).
