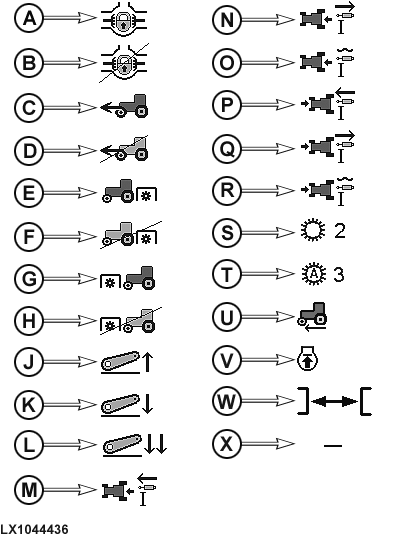

Système HMS — Fonctions disponibles

LX1044436-UN-29NOV07

A - Blocage du différentiel enclenché

B - Blocage du différentiel désenclenché

C - Pont avant enclenché

D - Pont avant désenclenché

E - Prise de force arrière enclenchée

F - Prise de force arrière désenclenchée

G - Prise de force avant enclenchée

H - Prise de force avant désenclenchée

J - Attelage trois points, montée

K - Attelage trois points, descente

L - Attelage trois points (montée/descente rapide)

M - Distributeurs auxiliaires (arrière), extension

N - Distributeurs auxiliaires (arrière), rétraction

O - Distributeurs auxiliaires (arrière), position flottante

P - Distributeurs auxiliaires (avant), extension

Q - Distributeurs auxiliaires (avant), rétraction

R - Distributeurs auxiliaires (avant), position flottante

S - Rapport de transmission préréglé

T - Passage automatique des vitesses

U - Vitesse maximale (AutoPowr)

V - Limite supérieure du régime moteur

W - Ajouter une fonction (mode Éditer)

X - Effacer une fonction (mode Éditer)

Les fonctions présentées ci-contre peuvent

• être sélectionnées dans des menus déroulants lorsque le tracteur est immobilisé (mode Éditer)
• être "apprises" via les commandes du tracteur lorsqu'il est en mouvement (mode Apprentissage)

Pour les fonctions pouvant être sélectionnées via les commandes du tracteur (par ex.: enclenchement/désenclenchement du pont avant et enclenchement/désenclenchement du blocage du différentiel), la fonction contraire peut être activée en sélectionnant de nouveau la commande pendant 2 secondes.

NOTE: Pour les fonctions (M) à (R), les distributeurs auxiliaires à commande électronique doivent être déverrouillés et pour l'apprentissage, le temps doit être différent de 0.

La fonction (S) détermine quel rapport est enclenché (1-4). La fonction (T) détermine le rapport le plus élevé que la boîte AutoQuad Plus avec passage des vitesses automatique peut enclencher (2-4).

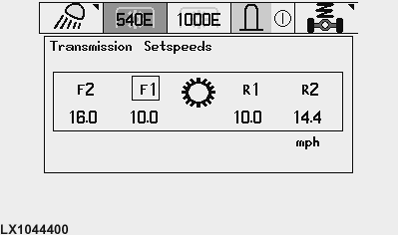

Vitesse maximale (AutoPowr)

LX1044400-UN-29NOV07

Cet écran s'affiche si la molette de réglage sur le levier de changement de vitesse est actionnée pendant "l'apprentissage". La vitesse maximale d'une gamme (selon que le levier de changement de vitesse se trouve dans la gamme F1 ou F2) peut désormais être modifiée. La plage de vitesses autorisée par le système HMS s'étend de 1,5 à 16 km/h (0.9 à 9.4 mph). Des vitesses supérieures ou inférieures ne sont pas autorisées. Appuyer sur la touche HMS pour revenir à l'écran HMS.

NOTE: La vitesse préréglée ne peut être atteinte que lorsque le levier de changement de vitesse est dans la position de butée correspondante.

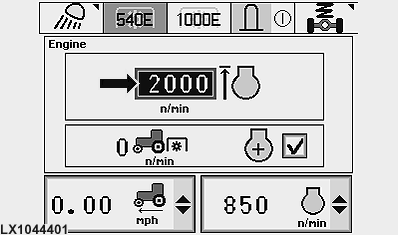

Limite supérieure du régime moteur

LX1044401-UN-30NOV07

Cet écran s'affiche si la touche "Moteur" est enfoncée pendant "l'apprentissage". Il permet de régler la limite supérieure du régime moteur. Appuyer sur la touche HMS pour revenir à l'écran HMS.

NOTE: Le régime préréglé à cette étape ne peut être obtenu que si le tracteur tourne au régime maximum et si aucune fonction automatique de la transmission n'est enclenchée.

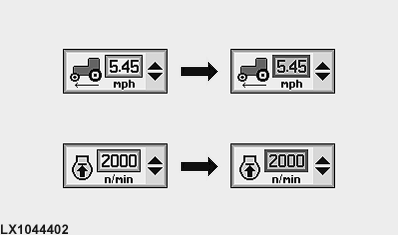

Modification de la vitesse maximale (AutoPowr) et de la limite supérieure du régime moteur

LX1044402-UN-29NOV07

La vitesse maximale et la limite supérieure du régime moteur peuvent être modifiées dans le mode "Éditer". Pour ce faire, sélectionner la petite fenêtre contenant les chiffres dans la cellule correspondante.
