Système HMS — Programmation avec tracteur immobile (mode Éditer)

LX1044404-UN-29NOV07

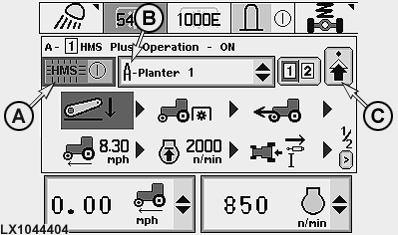

HMS, page principale

LX1044947-UN-19DEC07

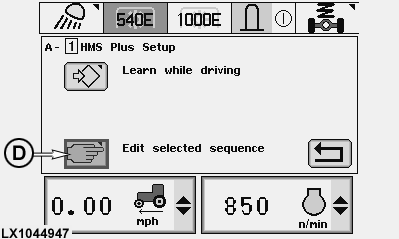

HMS, page sélection (mode éditer/apprentissage)

LX1044406-UN-29NOV07

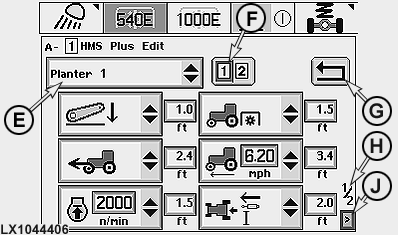

HMS, Éditer - page 1

LX1044407-UN-29NOV07

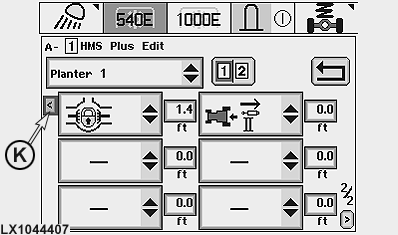

HMS, Éditer - page 2

A - Système HMS activé/désactivé

B - Mémoire (A-E)

C - Symbole "Page suivante"

D - Mode Éditer

E - Équipements

F - Cellule "Sélection du programme"

G - Symbole "Retour à la page principale du système HMS"

H - Indicateur de page

J - Symbole "Page de fonctions suivante"

K - Symbole "Page de fonctions précédente"

Sur l'écran, activer le système HMS en sélectionnant la cellule (A); le témoin HMS s'allume sur le tableau de bord. Dans la cellule (B), sélectionner la mémoire d'équipement souhaitée (A-E). Il est possible de sélectionner un nom d'équipement adapté ultérieurement dans la cellule (E). La page de sélection HMS (mode éditer/apprentissage) s'affiche en activant le symbole (C). Sur cette page le symbole (D) permet de passer en mode Éditer. Sélectionner l'équipement désiré dans la liste (E) et choisir ensuite le programme désiré (1 ou 2) à l'aide du sélecteur de programme ou de la cellule (F). Choisir les fonctions souhaitées dans les listes et déterminer les distances entre les fonctions à l'aide de la molette de sélection. La cellule (G) permet de sauvegarder le programme et d'afficher la page principale du système HMS. Pour plus de détails concernant la programmation se reporter à la page suivante.

NOTE: Pour effacer une fonction dans un programme, sélectionner la cellule vide dans la liste de sélection.

Pour écraser une fonction, sélectionner la nouvelle fonction dans la liste de sélection.

Pour ajouter une fonction, sélectionner la cellule "Ajouter" dans le menu déroulant de la cellule souhaitée. Les autres fonctions (y compris celle sélectionnée) "descendent" d'une position.

Fonctionnement de la prise de force arrière:
La prise de force se désenclenche lorsque l'attelage trois points atteint 25% de la hauteur de relevage. La prise de force s'enclenche après que le tracteur a parcouru la distance préréglée. Si la prise de force s'enclenche trop tôt ou trop tard, modifier la distance préréglée afin d'obtenir une mise au point optimale de la fonction.
