Dispositif d'attelage hydraulique

LX1036190
LX1036190-UN-31MAY06

LX1036503
LX1036503-UN-23JAN06

LX1015615
LX1015615-UN-11DEC96

LX012578
LX012578-UN-03SEP96

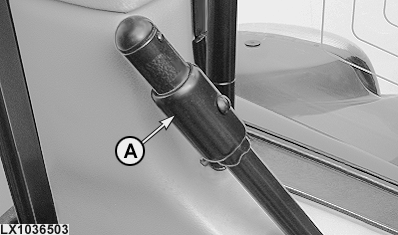

A - Levier de déverrouillage

1 - Relevage en position d'attelage de remorque

2 - Relevage en position de repos

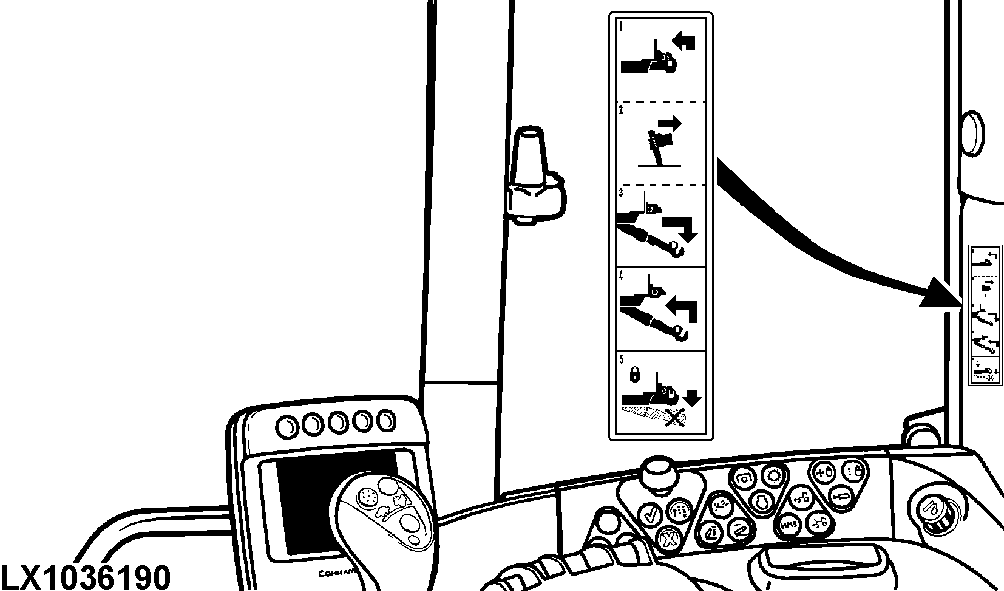

Ce dispositif d'attelage est commandé au moyen des commandes du relevage et d'un distributeur auxiliaire.

  1. Relever complètement les barres de traction et rétracter complètement le crochet à l'aide du distributeur auxiliaire.

  2. Tirer le levier de déverrouillage (A) et abaisser les barres de traction. Actionner le levier de déverrouillage (A) et le maintenir jusqu'à ce que le crochet ait quitté sa position de repos (le levier reste en position ouverte).

  3. Sortir complètement le crochet d'attelage à l'aide du distributeur auxiliaire.

  4. Abaisser les barres de traction, et donc le crochet d'attelage, à la hauteur voulue.

  5. Relever les barres de traction de façon à ce que le crochet s'engage dans l'anneau d'attelage de la remorque; lever complètement le dispositif d'attelage.

  6. Au moyen du distributeur auxiliaire, rétracter entièrement le crochet d'attelage jusqu'à ce qu'il soit complètement enclenché (le levier (A) revient en position initiale).

  7. Abaisser les barres de traction.

  8. S'assurer que l'attelage est correctement verrouillé. Si c'est le cas, il ne s'abaissera pas lorsque les barres de traction sont abaissées et il ne sortira pas lorsque l'on agit sur le distributeur auxiliaire.

IMPORTANT: Lorsque le levier de déverrouillage est difficile à actionner ou lorsque le crochet du dispositif d'attelage ne se verrouille pas automatiquement (voir l'étape 2 ou l'étape 6 ci-dessus), faire vérifier l'installation des bielles de relevage ou du crochet du dispositif d'attelage hydraulique par le concessionnaire John Deere.



ATTENTION:

LX1015616
LX1015616-UN-11DEC96

Avant tout déplacement, s'assurer que le dispositif d'attelage est levé à fond et verrouillé (verticalement et horizontalement).

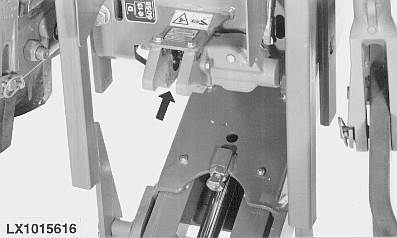

Lorsque l'attelage est abaissé, NE JAMAIS mettre les mains dans l'ouverture de verrouillage (voir flèche). Risque de blessure!

NOTE: Les composants du dispositif d'attelage hydraulique sujets à l'usure doivent être contrôlés toutes les 250 heures (voir Entretien toutes les 250 heures). Les remplacer si nécessaire.

Pour les charges verticales statiques et les charges tractables maximales autorisées, se reporter à la section “Caractéristiques”.

LX1016067
LX1016067-UN-08APR97

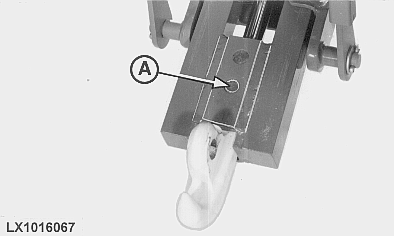

Le crochet de l'attelage télescopique peut être remplacé par une barre d'attelage sans utiliser d'outils. Pour ce faire, extraire l'axe (A) par le haut.

La pièce non utilisée peut être remisée dans un support placé sur le châssis latéral.
