Dispositif d'attelage électrohydraulique

LX1041473
LX1041473-UN-18DEC06

LX1036505
LX1036505-UN-23JAN06

LX1015615
LX1015615-UN-11DEC96

LX012578
LX012578-UN-03SEP96

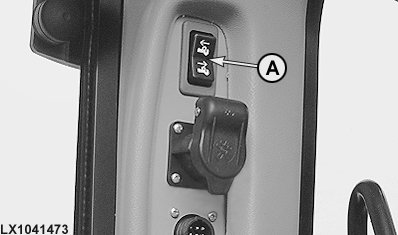

A - Contacteur

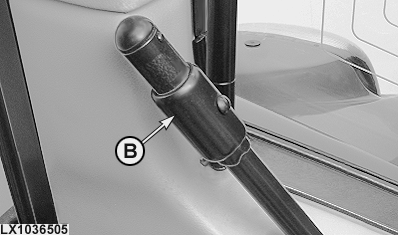

B - Levier de déverrouillage

1 - Position d'attelage

2 - Position de repos

Cet attelage télescopique est commandé au moyen de l'attelage arrière et du contacteur (A).

  1. Relever complètement les barres de traction et rétracter complètement le crochet à l'aide du contacteur (A) (appuyer sur la partie supérieure).

  2. Actionner le levier de déverrouillage (B) et le maintenir jusqu'à ce que le crochet ait quitté sa position de repos (le levier reste en position ouverte).

  3. Sortir complètement le crochet à l'aide du contacteur (A) (appuyer sur la partie inférieure).

  4. Abaisser les barres de traction, et donc le crochet d'attelage, à la hauteur voulue.

  5. Relever les barres de traction de façon à ce que le crochet s'engage dans l'anneau d'attelage de la remorque; lever complètement le dispositif d'attelage.

  6. Actionner le contacteur (A) pour rétracter complètement le crochet d'attelage jusqu'à ce qu'il soit complètement enclenché (le levier (B) revient en position initiale).

  7. Abaisser les barres de traction.

  8. S'assurer que l'attelage est correctement verrouillé. Si c'est le cas, il ne s'abaissera pas lorsque les barres de traction seront abaissées et il ne sortira pas lorsque le contacteur sera actionné.

IMPORTANT: Lorsque le levier de déverrouillage est difficile à actionner ou lorsque le crochet du dispositif d'attelage ne se verrouille pas automatiquement (voir l'étape 2 ou l'étape 6 ci-dessus), faire vérifier l'installation des bielles de relevage ou du crochet du dispositif d'attelage hydraulique par le concessionnaire John Deere.



ATTENTION:

LX1015616
LX1015616-UN-11DEC96

Avant tout déplacement, s'assurer que le dispositif d'attelage est levé à fond et verrouillé (verticalement et horizontalement).

Lorsque l'attelage est abaissé, NE JAMAIS mettre les mains dans l'ouverture de verrouillage (voir flèche). Risque de blessure!

NOTE: Les composants du dispositif d'attelage hydraulique sujets à l'usure doivent être contrôlés toutes les 250 heures (voir “Entretien - Toutes les 250 heures”). Les remplacer si nécessaire.

Pour les charges verticales statiques et les charges tractables maximales autorisées, se reporter à la section "Caractéristiques".

LX1016067
LX1016067-UN-08APR97

Le crochet de l'attelage télescopique peut être remplacé par une barre d'attelage sans utiliser d'outils. Pour ce faire, extraire l'axe (A) par le haut.

La pièce non utilisée peut être remisée dans un support placé sur le châssis latéral.

OU12401,0001986-28-20080122
