Fauteuil à suspension pneumatique

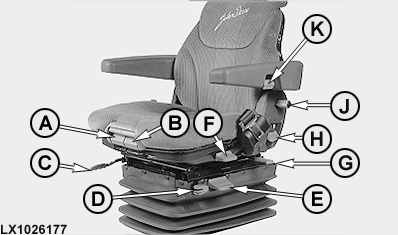

LX1026177-UN-05FEB02

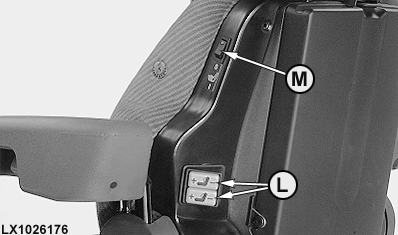

LX1026176-UN-29JAN02

A - Manette de réglage de la position du coussin du fauteuil¹

B - Manette de réglage de l'inclinaison du fauteuil¹

C - Réglage de l'avancement

D - Manette de réglage de la suspension

E - Réglage de la hauteur

F - Manette de pivotement

G - Manette de suspension latérale

H - Inclinaison du dossier

J - Réglage de la hauteur de l'accoudoir

K - Réglage de l'inclinaison de l'accoudoir

L - Réglage de l'appui lombaire pneumatique

M - Contacteur de chauffage du fauteuil¹

1. Réglage en fonction du poids

   Le fauteuil doit être ajusté en fonction du poids de chaque conducteur présent sur le fauteuil. Démarrer le moteur, laisser le fauteuil se caler puis tirer brièvement sur la manette (E). Le fauteuil se règle automatiquement au poids du conducteur.

2. Réglage vertical

   Après le réglage du poids effectué, le fauteuil peut être ajusté à n'importe quelle hauteur. Pour régler le poids, tirer sur la manette (E) vers le haut autant que possible ou pousser vers le bas. Si la limite supérieure ou inférieure est atteinte durant le réglage de la hauteur, le réglage automatique de la hauteur s'effectue pour minimiser le déplacement vertical (suspension).

3. Réglage de la suspension horizontale

   • Manette (D) vers l'avant - pas de suspension horizontale
   • Manette (D) vers l'arrière - suspension horizontale



4. Réglage de la suspension latérale

   • Manette (G) vers l'avant - suspension latérale
   • Manette (G) vers l'arrière - pas de suspension latérale



Réglage du dispositif de pivotement

Le dispositif de pivotement est commandé à l'aide de la manette (F) de la manière suivante:

Lever la manette permet de faire pivoter le fauteuil de 15° vers la gauche et vers la droite. Un verrouillage est possible tous les 7,5°.

Si le tracteur est équipé d'une cabine Premium Plus et d'une console de sélection sur accoudoir:

Ne jamais faire pivoter le fauteuil au-delà du verrouillage 7,5° pendant la conduite du tracteur. Ne pas laisser la console de sélection heurter le volant.

IMPORTANT: Arrêter le moteur avant de faire pivoter le fauteuil. Tout contact accidentel avec des éléments de commande peut mettre le tracteur en service ou enclencher son équipement.

Réglage des accoudoirs

Pour abaisser l'accoudoir de 30°, appuyer (vers l'accoudoir) sur la manette de réglage de l'inclinaison (K). Le bouton (J) permet de régler la hauteur des accoudoirs sur l'une des cinq positions disponibles.
