Barre de poussée hydraulique

LX1041403-UN-10NOV06

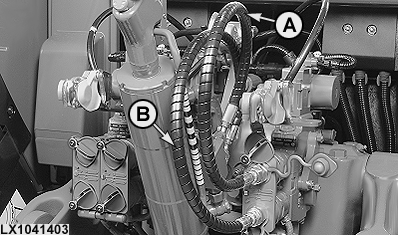

Raccords des conduites hydrauliques

LX1044980-UN-17MAR08

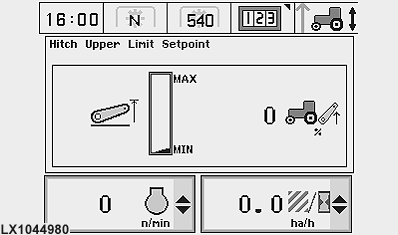

Ajuster progressivement la limite supérieure

LX1041404-UN-18OCT06

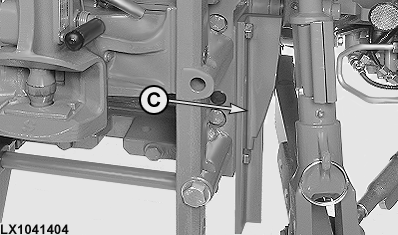

Rails de guidage

A - Conduite du haut

B - Conduite du bas

C - Rail de guidage

La longueur de la barre de poussée hydraulique peut être réglée depuis le fauteuil du conducteur à l'aide du 3^e distributeur auxiliaire. De plus, la barre de poussée peut être actionnée depuis les contacteurs de commande à distance situés sur l'aile.

Une tige de mesure est fixée à la barre de poussée hydraulique, elle permet de faciliter le réglage de la barre de poussée quand celle-ci est en fonction. Cette tige de mesure dispose de repères pour faciliter le positionnement. Cette tige n'est pas conçue pour servir de main courante lors du transport ou pendant la pose et la dépose.

Acheminer les flexibles hydrauliques de façon à ce que les boucles soient dirigées vers le haut, à l'écart de la zone de couplage de la barre de poussée. Raccorder la conduite d'alimentation (A) au raccord supérieur du distributeur auxiliaire 3; raccorder la conduite d'alimentation (B) au raccord inférieur du distributeur auxiliaire 3.

Avec une barre de poussée hydraulique, le conducteur doit s'assurer que l'attelage trois points a un dégagement suffisant pour tous les mouvements possibles avant le commencement du déplacement ou du travail dans les champs. La barre de poussée ne doit en aucun point de sa portée verticale ou horizontale entrer en contact avec d'autres composants du tracteur.

Avec un outil monté, rétracter complètement la barre de poussée. Sur l'écran du CommandCenter, placer le repère sur "MIN". Relever l'outil complètement à l'aide de la commande de relevage. Déplacer le repère avec précaution dans CommandCenter vers "MAX" jusqu'à ce que l'outil atteigne sa position la plus haute.

IMPORTANT: Afin d'éviter d'endommager la barre de poussée et ses supports sur le tracteur, la barre de poussée hydraulique ne doit être utilisée que dans les trous du haut et du centre du support de la barre de poussée.

Si les rails de guidage (C) du carter de prise de force sont particulièrement usés, ils doivent être remplacés par des rails neufs, afin de prévenir tout contact de la barre de poussée avec le bloc hydraulique.

La barre de poussée est très lourde, en tenir compte lors de sa pose ou de sa dépose du tracteur.
