Signification des codes de diagnostic

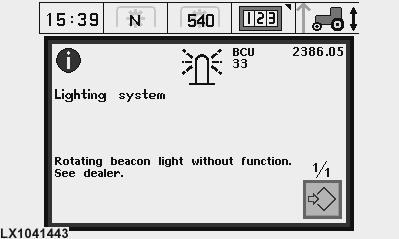

LX1041443-UN-21NOV06

Témoin d'information

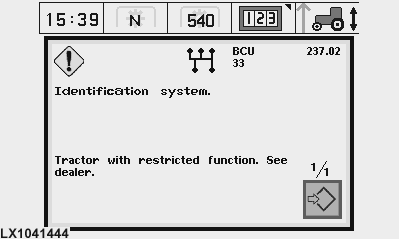

LX1041444-UN-21NOV06

Témoin d'alerte

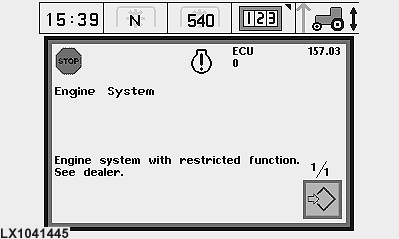

LX1041445-UN-21NOV06

Témoin ARRÊT

Les circuits électriques du tracteur sont contrôlés par différents contrôleurs. Pendant que le tracteur fonctionne, ces données enregistrées par les contrôleurs peuvent être consultées. Si un dysfonctionnement survient, un code de diagnostic est généré et mémorisé. La majeure partie de ces codes apparaît automatiquement sur l'afficheur numérique (voir les exemples illustrés).

De plus, les dysfonctionnements sont signalés sur le tableau de bord par le témoin bleu INFO, le témoin jaune ATTENTION et le témoin rouge STOP.

À moins que le message affiché ne soit suffisamment explicite (par exemple, "Pression de l'huile de transmission trop faible: vérifier le niveau d'huile"), contacter le concessionnaire John Deere pour déterminer avec lui la meilleure façon de procéder.

Les pages suivantes indiquent comment faire apparaître tous les codes de diagnostic sur l'afficheur, même ceux qui ne s'affichent pas automatiquement. L'accès aux codes et leur affichage s'effectuent de façon différente selon l'équipement du tracteur. Les méthodes possibles sont les suivantes:

• Affichage sur le CommandCenter
• Affichage sur la console GreenStar (se reporter au livret d'entretien de la console pour plus de détails)
