Distributeurs auxiliaires

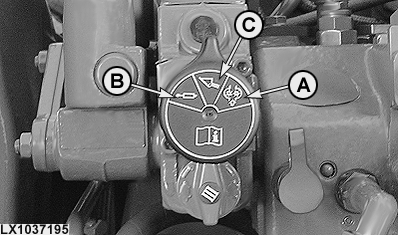

LX1037195-UN-17MAY06

A - Fonction de verrouillage 1

B - Fonction de verrouillage 2

C - Pas de fonction de verrouillage

Le tracteur peut être équipé de distributeurs auxiliaires de quatre types différents: série 100, série 200, série 300 ou série 350.

Les distributeurs auxiliaires série 100 permettent de choisir entre les fonctions Montée, Descente et Position flottante.

Les distributeurs auxiliaires série 200 offrent de plus une position de verrouillage (A) qui maintient la manette de commande en position Montée ou Descente jusqu'à ce qu'elle soit actionnée manuellement.

Les distributeurs auxiliaires séries 300 et 350 ont également une position supplémentaire de verrouillage (B) qui maintient la manette de commande en position Montée ou Descente jusqu'à ce que la pression de l'huile dans le circuit atteigne une valeur prédéterminée (par exemple lorsque le vérin de commande à distance a atteint sa position finale).

En position (C), aucune fonction de verrouillage n'est activée. La manette de commande revient en position neutre lorsqu'elle est relâchée.

Lorsqu'un équipement (un vérin hydraulique par ex.) est branché, le raccord de pression (pour l'extension du vérin par ex.) doit être branché au raccord inférieur. Les distributeurs auxiliaires séries 200 et 300 sont munis d'un clapet qui évite la perte soudaine de pression due à une fuite (d'où rétraction du vérin) lorsque le moteur est arrêté. Avec les distributeurs auxiliaires de la série 350, le risque de fuite est encore moindre. Les distributeurs auxiliaires de la série 100 NE SONT PAS équipés de ce clapet.
