Réglage de la pression sur les distributeurs auxiliaires séries 300 et 350

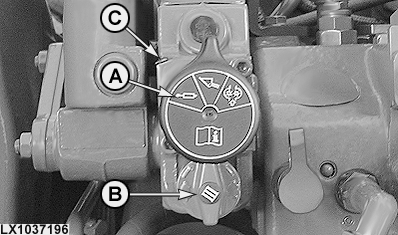

LX1037196-UN-17MAY06

A - Position de verrouillage

B - Régulateur de débit

C - Bouchon

NOTE: La pression de tous les distributeurs auxiliaires est réglée en usine à 18000 kPa (180 bar; 2610 psi).

Si le distributeur auxiliaire se désenclenche trop tôt alors qu'il est en position de verrouillage (la manette de commande revient trop tôt en position neutre), trop tard ou ne se désenclenche pas du tout (la manette de commande revient trop tard ou ne revient pas en position neutre), procéder de la manière suivante:

1. Débrancher les flexibles hydrauliques au niveau des raccords, suivant équipement.

2. Enclencher la fonction de verrouillage (A) (jusqu'en butée droite) et placer le régulateur de débit (B) en position médiane.

3. Enlever le bouchon (C) et introduire une clé Allen de 1,5 mm (0.06 in).

4. Mettre le moteur en marche et tourner la vis dans le sens horaire jusqu'en butée.

5. Mettre la manette de commande du distributeur auxiliaire en position “Montée” ou “Descente” (la manette reste en position “Montée” ou “Descente”).

6. Tourner la vis dans le sens antihoraire jusqu'à ce que la manette revienne au neutre.

   NOTE: Chaque tour complet équivaut à une modification de la pression de 2000 kPa (20 bar; 290 psi) environ.

7. Reposer le bouchon.
