Calcul de la charge verticale maximale autorisée sur le dispositif d'attelage

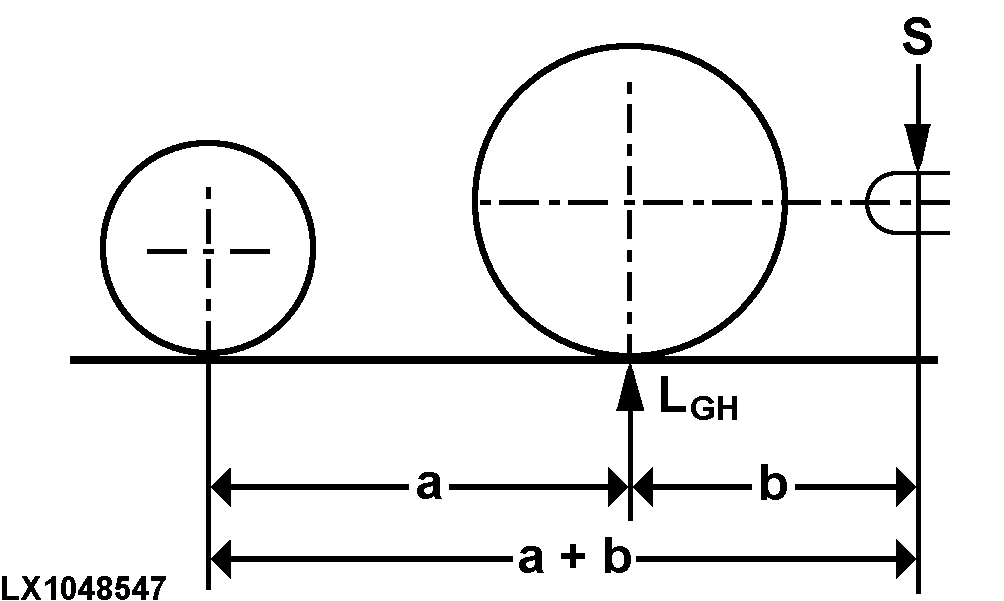

LX1048547-UN-20JUL09

Calcul de la charge verticale maximale autorisée sur le dispositif d'attelage en fonction de l'indice de charge (LI)

• L'indice de charge est inscrit sur le flanc du pneu. Si l'indice n'est pas fourni, se référer à la capacité de charge des pneus indiquée par le fabriquant.
• L'indice de charge est donné avec un indice de vitesse (SI).
• En règle générale, la capacité de charge des pneus (en kg) peut être consultée directement à partir de l'indice de charge; voir le tableau suivant:

Indice de charge	kg	Indice de charge	kg	Indice de charge	kg	Indice de charge	kg
90..............	600	111..............	1090	132..............	2000	153..............	3650
91..............	615	112..............	1120	133..............	2060	154..............	3750
92..............	630	113..............	1150	134..............	2120	155..............	3875
93..............	650	114..............	1180	135..............	2180	156..............	4000
94..............	670	115..............	1215	136..............	2240	157..............	4125
95..............	690	116..............	1250	137..............	2300	158..............	4250
96..............	710	117..............	1285	138..............	2360	159..............	4375
97..............	730	118..............	1320	139..............	2430	160..............	4500
98..............	750	119..............	1360	140..............	2500	161..............	4625
99..............	775	120..............	1400	141..............	2575	162..............	4750
100..............	800	121..............	1450	142..............	2650	163..............	4875
101..............	825	122..............	1500	143..............	2725	164..............	5000
102..............	850	123..............	1550	144..............	2800	165..............	5150
103..............	875	124..............	1600	145..............	2900	166..............	5300
104..............	900	125..............	1650	146..............	3000	167..............	5450
105..............	925	126..............	1700	147..............	3075	168..............	5600
106..............	950	127..............	1750	148..............	3150	169..............	5800
107..............	975	128..............	1800	149..............	3250	170..............	6000
108..............	1000	129..............	1850	150..............	3350	171..............	6150
109..............	1030	130..............	1900	151..............	3450	172..............	6300
110..............	1060	131..............	1950	152..............	3550	173..............	6500

En règle générale, l'indice de vitesse A8 est valable pour une vitesse maximale de 40 km/h (25 mph), alors que l'indice de vitesse B est valable pour une vitesse de 50 km/h (31 mph). Si l'indice de vitesse est différent, se conformer aux instructions du fabricant.

Calculer la charge verticale maximale du dispositif d'attelage comme suit:

S =	(Hmax - LGH) * a a + b	, où
Hmax. =	la plus petite des valeurs entre 2* la capacité de charge d'un pneu sur l'essieu arrière et la charge maximale autorisée sur l'essieu arrière en kg
LGH =	la masse en kg s'exerçant sur le sol via les roues arrière (à confirmer en pesant)
a =	l'empattement (la distance horizontale entre les essieux avant et arrière)
b =	le surplomb arrière (la distance horizontale entre le centre de l'essieu arrière et le centre du point d'attelage)

Exemple de calcul de la charge verticale maximale du dispositif d'attelage:

Paramètres:	Masse à vide sur l'essieu arrière LGH = 1800 kg
	Empattement a = 2100 mm
	Surplomb b = 600 mm
	Marquage du pneu = 130A8
	Vitesse du tracteur maximale autorisée = 40 km/h (25 mph)
	Charge d'essieu arrière autorisée = 3500 kg
	Hmax. = 3500 kg (1900 kg * 2 = 3800 kg, charge d'essieu arrière = 3500 kg)
S =	(3500 kg - 1800 kg) * 2100 mm 2100 mm – 600 mm	= 1322 kg

ATTENTION: Au moins 20% de la masse à vide du véhicule doit être sur l'essieu avant.

La charge verticale du dispositif d'attelage ne doit pas excéder la limite prescrite par le fabricant.
