Montage sur le support de masses

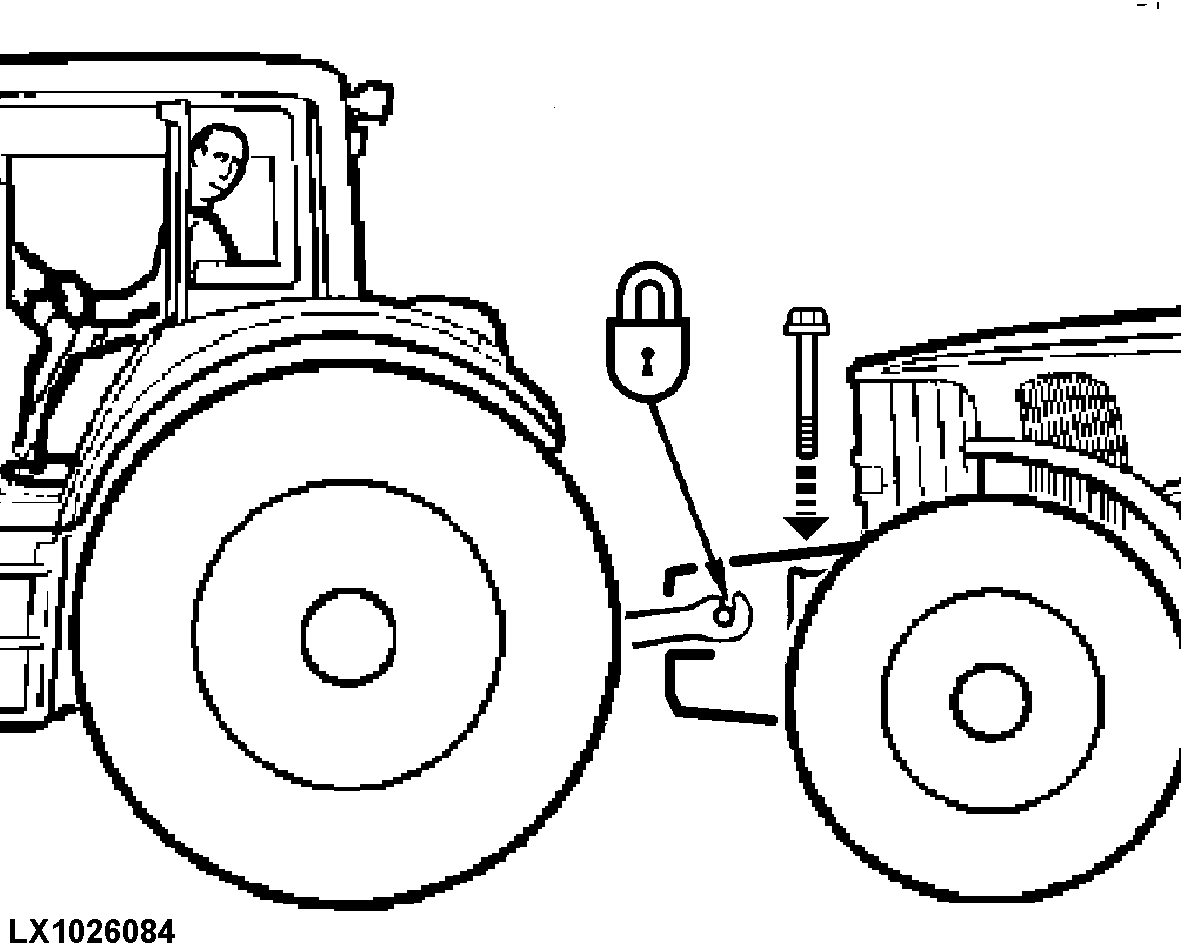

LX1026084-UN-18MAY01

Accrocher la masse de lestage à fixation rapide aux barres de traction d'un tracteur approprié et conduire celui-ci devant le tracteur sur lequel la masse de lestage doit être montée.

NOTE: Lorsque la masse de lestage à fixation rapide est montée, les masses supplémentaires habituellement utilisées ne peuvent plus être attachées. La seule exception est le jeu de masses de 180 kg (400 lb).

Abaisser la masse de lestage à fixation rapide sur le support de masses. La masse s'engage de manière perceptible à l'oreille.

NE PAS décrocher les barres de traction du tracteur portant la masse de lestage à ce stade des opérations; mettre en place et serrer la vis de verrouillage et effectuer les opérations décrites ci-après.

ATTENTION: Vérifier qu'aucune personne ne se trouve dans la zone de danger.

ATTENTION: Serrer le frein à main et enclencher le frein de stationnement du tracteur qui reçoit la masse de lestage.

ATTENTION: Amener le relevage hydraulique du tracteur portant la masse de lestage en contrôle de position.

ATTENTION: S'assurer que les crochets des barres de traction sont bien engagés.

IMPORTANT: Le montage à l'avant n'est autorisé que sur les tracteurs avec pont avant!

IMPORTANT: Ne pas dépasser les charges autorisées par essieu et par roue; voir le livret d'entretien et respecter les recommandations du fabricant.

IMPORTANT: NE PAS utiliser la barre de poussée pour l'accrochage.

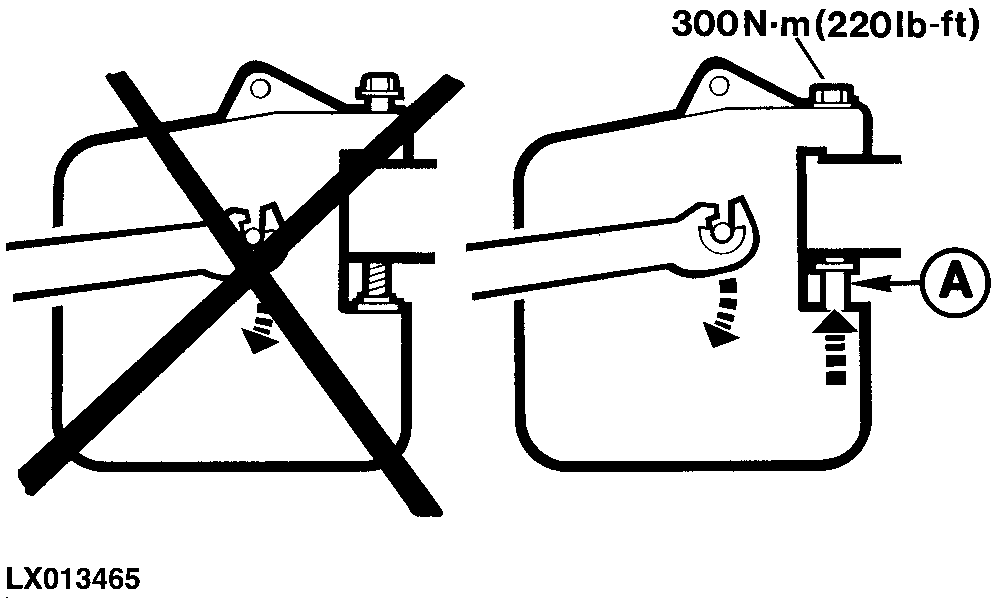

LX013465-UN-03APR96

ATTENTION: La masse de lestage à fixation rapide doit rester accrochée jusqu'à ce que la vis de verrouillage soit vissée à fond et bloquée. Vérifier également que l'écrou de blocage (A) porte bien sur le support de masses.

Serrer la vis à 300 N˙m (220 lb-ft).

Décrocher les barres de traction et visser à fond l'axe de montage de la masse.

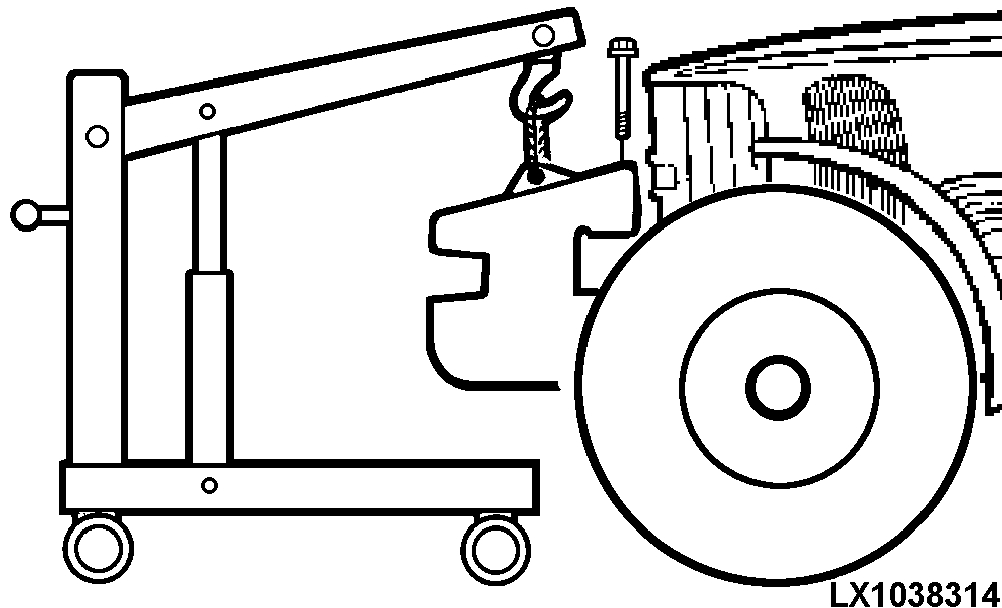

LX1038314-UN-18MAY06

Il est possible d'utiliser une grue ou un outil de levage adéquat pour monter la masse de lestage à fixation rapide. Pour ce faire, accrocher la masse à l'oeillet soudé.

Lorsque la masse de lestage a été montée sur le support de masses, mettre en place la vis de verrouillage et ensuite seulement, décrocher l'outil de levage.

Serrer la vis de verrouillage à 300 N˙m (220 lb-ft).

ATTENTION: La masse de lestage à fixation rapide doit rester accrochée jusqu'à ce que la vis de verrouillage soit vissée à fond et que l'écrou de blocage porte sur le support de masses.

ATTENTION: Si un outil de levage d'usage courant est utilisé, s'assurer que sa capacité de charge est suffisante.

ATTENTION: N'utiliser que des outils de levage agréés.
