Vidange de l'huile de transmission/ hydraulique (tracteurs sans boîte AutoPowr)

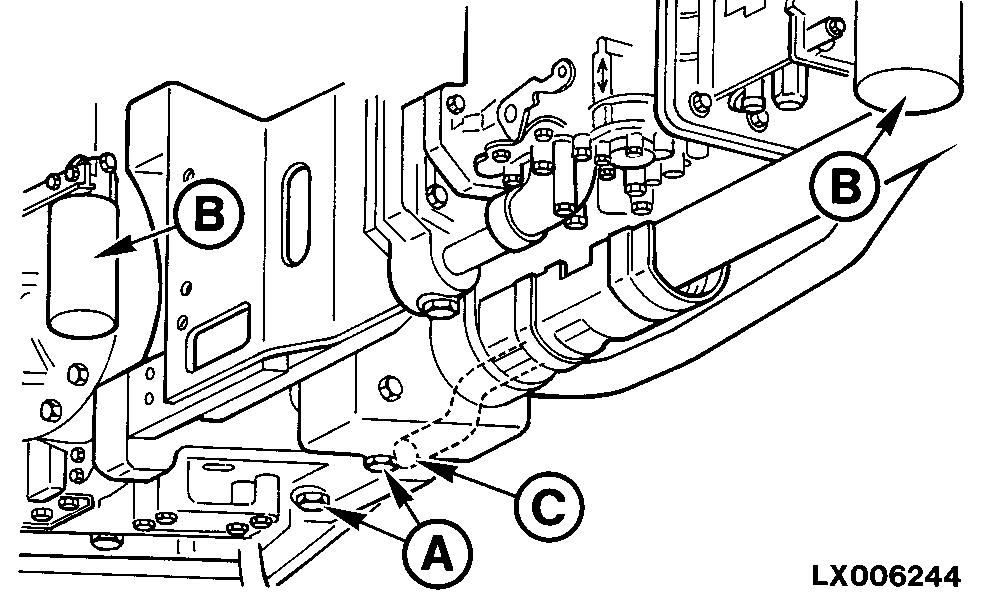

LX006244-UN-07AUG95

A - Vis de vidange

B - Filtres à huile de transmission/hydraulique

C - Bouchon fileté

Tracteurs 6530, 6534 et 6630

1. Démarrer le moteur et réchauffer l'huile en actionnant plusieurs organes hydrauliques.

2. Garer le tracteur sur une surface horizontale. Abaisser les barres de traction, le chargeur frontal, les équipements frontaux et les autres équipements qui utilisent de l'huile de transmission.

3. Arrêter le moteur et retirer la clé de contact.

4. Enclencher le frein de stationnement (boîte de vitesses au neutre).

5. Retirer les vis de vidange (A).

6. Remplacer les éléments (B) du filtre à huile de transmission/hydraulique.

7. Dévisser le bouchon fileté (C), retirer la crépine d'aspiration et la nettoyer dans du carburant. Nettoyer la zone où la crépine d'aspiration est installée. Remettre en place la crépine d'aspiration.

8. Avant de verser l'huile neuve, remplacer les joints et serrer les vis de vidange à 50 N˙m (35 lb-ft).

9. Verser l'huile de transmission/hydraulique dans le carter de transmission. Pour les capacités, voir la section Caractéristiques.

Faire tourner le moteur quelques instants et actionner quelques organes hydrauliques. Arrêter le moteur.

Attendre 10 à 15 minutes avant de contrôler le niveau d'huile. Il doit se situer entre les deux repères du regard. Faire l'appoint si nécessaire.
