Vérification du niveau d'huile du circuit hydraulique/de transmission

IMPORTANT: Contrôler le niveau d'huile à froid. Procéder au contrôle de préférence le matin, alors que le tracteur est resté à l'arrêt toute la nuit.

1. Garer le tracteur sur une surface horizontale.

2. Serrer le frein à main ou engager le frein de stationnement.

3. Abaisser les barres de traction, le chargeur frontal, les équipements frontaux et les autres équipements qui utilisent l'huile de la transmission.

4.

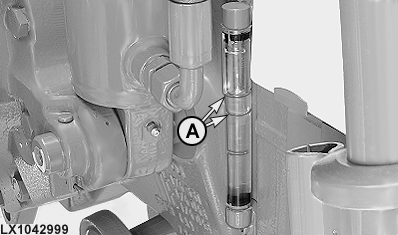

   LX1042999-UN-10JUL07

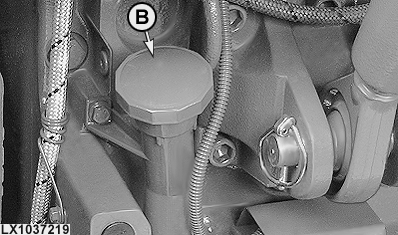

   LX1037219-UN-21OCT05

   A - Regard (côté gauche de la transmission)

   B - Goulotte de remplissage

   Tracteurs 6530, 6534 et 6630

   Le niveau d'huile doit se situer entre les repères du regard (A). Si nécessaire, faire l'appoint par la goulotte de remplissage (B).

---




5.

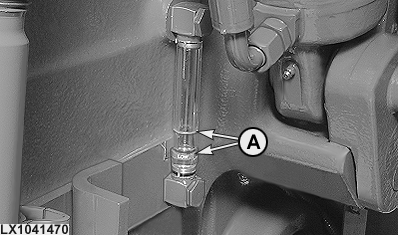

   LX1041470-UN-19DEC06


   LX1037219-UN-21OCT05

   A - Regard (côté droit de la transmission)

   B - Goulotte de remplissage

   Tracteurs 6830 et 6930

   Le niveau d'huile doit se situer entre les deux repères du regard (A). Si nécessaire, faire l'appoint par la goulotte de remplissage (B).

---
