Vidange d'huile des réductions finales du pont avant

LX1036528-UN-26APR06

ATTENTION: L'huile chaude risque d'être sous pression. Dévisser lentement la vis de vidange.

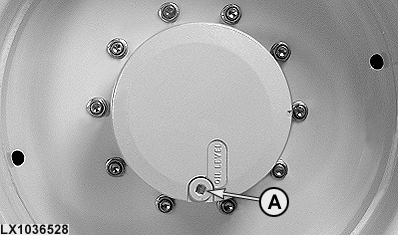

1. Tourner la roue de façon à ce que la vis de vidange (A) se trouve en bas. Retirer la vis de vidange et recueillir l'huile dans un récipient adéquat.

2. Tourner la roue de 90° de manière à ce que le repère OIL LEVEL (niveau d'huile) se trouve à l'horizontale (voir Entretien — Toutes les 250 heures) et verser l'huile dans l'orifice de la vis de vidange. Le niveau d'huile doit affleurer le bord de l'orifice.

3. Remettre en place la vis de vidange et la serrer à 90 N·m (66 lb-ft).

Huile recommandée	Huile de transmission/hydraulique Hy-Gard™. Voir aussi la section 80 (Ingrédients).
Contenance (réduction finale sans freinage)	env. 2 l (0.53 US.gal.)
Contenance (réduction finale avec freinage)	env. 2,6 l (0.7 US gal)
