Barres de traction télescopiques

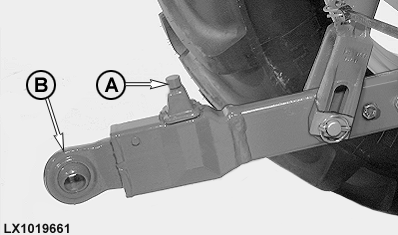

LX1019661-UN-17SEP99

Tracteurs 6530, 6534 et 6630

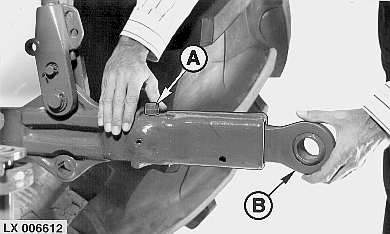

LX006612-UN-08AUG95

Tracteurs 6830 et 6930

Ces barres de traction sont prévues pour les équipements des catégories II et IIIN.

Pour faciliter l'accrochage d'un équipement, tirer les barres de traction vers l'arrière.

1. Sur les tracteurs 6530, 6534 et 6630, tirer l'axe de verrouillage (A) vers le haut.

   Sur les tracteurs 6830 et 6930, pousser l'axe de verrouillage (A) sur le côté.

2. Tirer les barres de traction télescopiques (B) vers l'arrière.

Après l'accrochage et le verrouillage de l'équipement aux barres de traction, reculer le tracteur jusqu'à ce que les axes de verrouillage s'enclenchent. Sur les tracteurs 6530, 6534 et 6630, l'axe de verrouillage doit reposer sur le cache. Pour s'assurer que les barres de traction sont bien verrouillées, faire avancer le tracteur sur une courte distance.
