Bielles de relevage

LX1036473-UN-24APR06

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

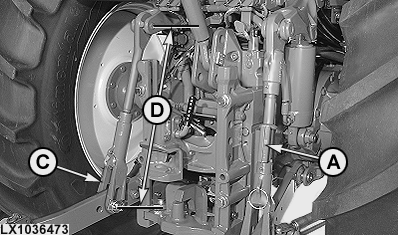

A - Levier de réglage

B - Loquet

C - Chape

D - Longueur des bielles

E - Butées (2 sur chaque bielle de relevage)

Pour augmenter le dégagement de transport, raccourcir les bielles. Les allonger pour augmenter la profondeur de travail.

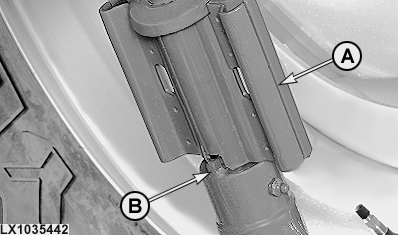

Pour l'alignement latéral de l'outil, régler une seule bielle. Utiliser la poignée (A). Pour ce faire, tirer la poignée (A) hors du verrouillage (B) et régler la bielle de relevage à la longueur souhaitée. Le réglage terminé, appuyer sur la poignée (A) et la verrouiller à l'aide de l'arrêtoir (B).

Réglage de la bielle de relevage gauche:

• Si elle est équipée d'une poignée de réglage, procéder de la même manière que pour la bielle droite.
• Si elle n'est pas équipée d'une poignée de réglage, décrocher la bielle de la barre de traction et visser ou dévisser la chape (C).

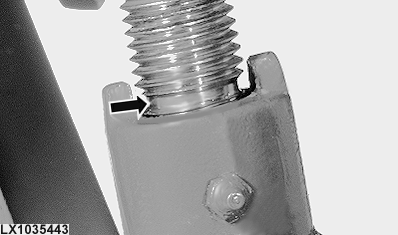

La longueur des bielles (D) doit être maintenue dans les limites indiquées. Une gorge dans le filetage indique le réglage maximal autorisé. Les filetages ne doivent pas être dévissés davantage du support.

Tracteurs 6530, 6534 et 6630

• Longueur minimum 705 mm (27.8 in)
• Longueur maximum 865 mm (34.1 in)

Tracteurs 6830 et 6930

• Longueur minimum 875 mm (34.4 in)
• Longueur maximum 1035 mm (40.7 in)

NOTE: Les cotes ci-dessus s'entendent avec les bielles verrouillées dans les barres de traction (sans débattement vertical).

NOTE: En raccourcissant la bielle de relevage, la hauteur de levage est réduite et la force de levage augmentée.

En raccourcissant la bielle de relevage, la hauteur de levage est augmentée et la force de levage est réduite.

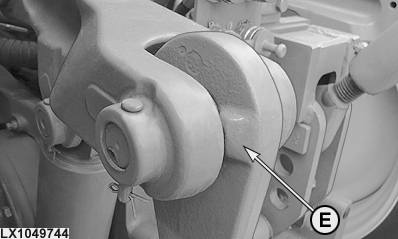

IMPORTANT: En engageant les bielles de relevage dans les bras de relevage, s'assurer que les butées (E) se trouvent toujours à l'arrière, comme illustré.
