Réglage du pincement sur les tracteurs 4 roues motrices

1.

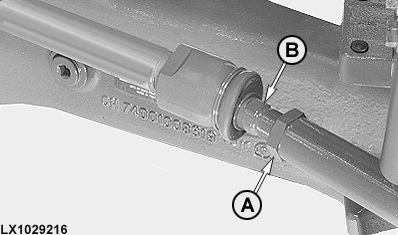

   LX1029216-UN-02APR03

   A - Écrou de fixation

   B - Tige

   Contrôler le bon centrage des roues.

---




2. Desserrer l'écrou de fixation (A).

3. NOTE: Il est possible d'orienter les roues vers l'intérieur ou vers l'extérieur, aussi longtemps que la différence entre l'avant et l'arrière de l'essieu reste INFÉRIEURE à la valeur prescrite.

   Tourner la tige (B) de manière à obtenir le pincement ou l'ouverture voulue.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Pincement ou ouverture maximum	Écart	1,5 mm (0.06 in)

4. Serrer l'écrou de fixation (A) au couple prescrit.

   Objet de la mesure	Nature de la mesure	Valeur prescrite
   Écrou de fixation sur les tracteurs 6534 à 6930	Couple	328 à 363 N˙m 242 à 267 lb-ft
