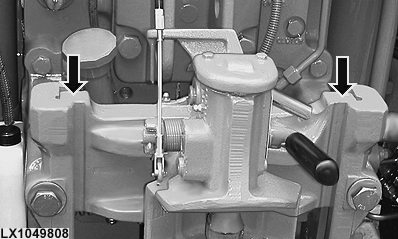

Chape d'attelage, contrôle du cadre d'attelage
LX1049808-UN-07SEP10
LX1049790-UN-20AUG10

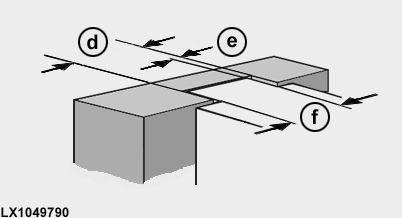

d - Largeur du cadre d'attelage
e - Jeu au niveau du cadre d'attelage
f - Épaisseur de la glissière
Déterminer le jeu et l'usure des composants (d) et (f). Pour cela, verrouiller la mâchoire du relevage dans toues les positions et mesurer le jeu axial.
| Objet de la mesure | Nature de la mesure | Valeur prescrite |
| Composants de guidage traction/pression (e) | Jeu | max. 2,4 mm max. 0.09 in |
| Cadre d'attelage, gorge (d) du support d'attelage | Usure | max. 1,2 mm max. 0.05 in |
| Cadre d'attelage, guide (f) de la chape d'attelage | Usure | max. 0,8 mm max. 0.03 in |
|
