Contrôle de l'usure de la chape d'attelage avec commande à distance

ATTENTION:

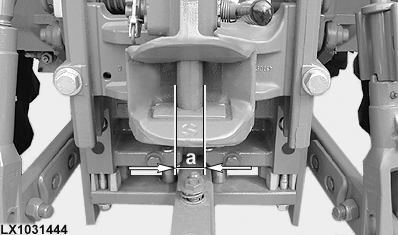

LX1031444-UN-23SEP03

Axe d'attelage droit

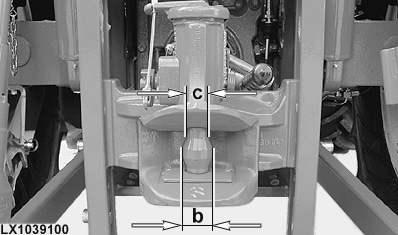

LX1039100-UN-11JUL06

Axe d'attelage à rotule

Les pièces ayant atteint ou excédé leur limite d'usure doivent être remplacées par des pièces neuves.

Contrôler les diamètres (a, b et c) de l'axe d'attelage.

Objet de la mesure Nature de la mesure Valeur prescrite

Axe d'attelage droit Limite d'usure ou diamètre minimum (a) min. 29 mm min. 1.14 in

Axe d'attelage à rotule Limite d'usure ou diamètre minimum (b) min. 36,5 mm min. 1.44 in

Axe d'attelage à rotule Limite d'usure ou diamètre minimum (c) min. 27 mm min. 1.06 in

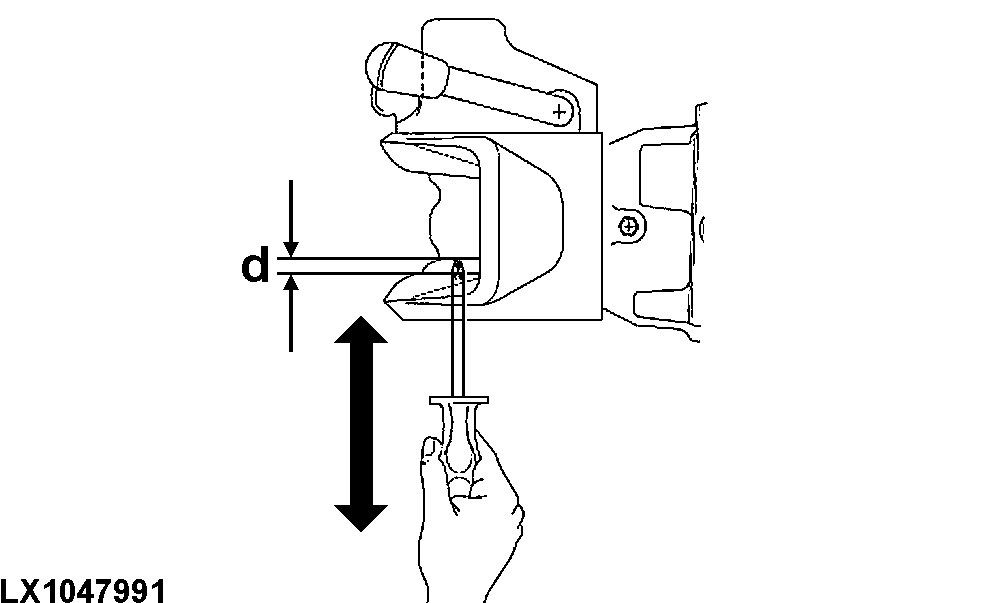

LX1047991-UN-23SEP09

Contrôler le jeu vertical (d) de l'axe d'attelage.

Objet de la mesure Nature de la mesure Valeur prescrite

Axe d'attelage Jeu max. 2,5 mm max. 0.1 in

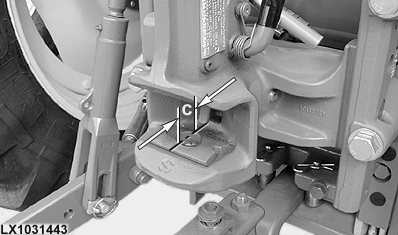

LX1031443-UN-23SEP03

Contrôler le diamètre (c) du trou de l'axe attelage.

Objet de la mesure Nature de la mesure Valeur prescrite

Trou d'attelage inférieur, sens de marche Limite d'usure ou diamètre minimum max. 34,0 mm (ovale) max. 1.33 in (ovale)

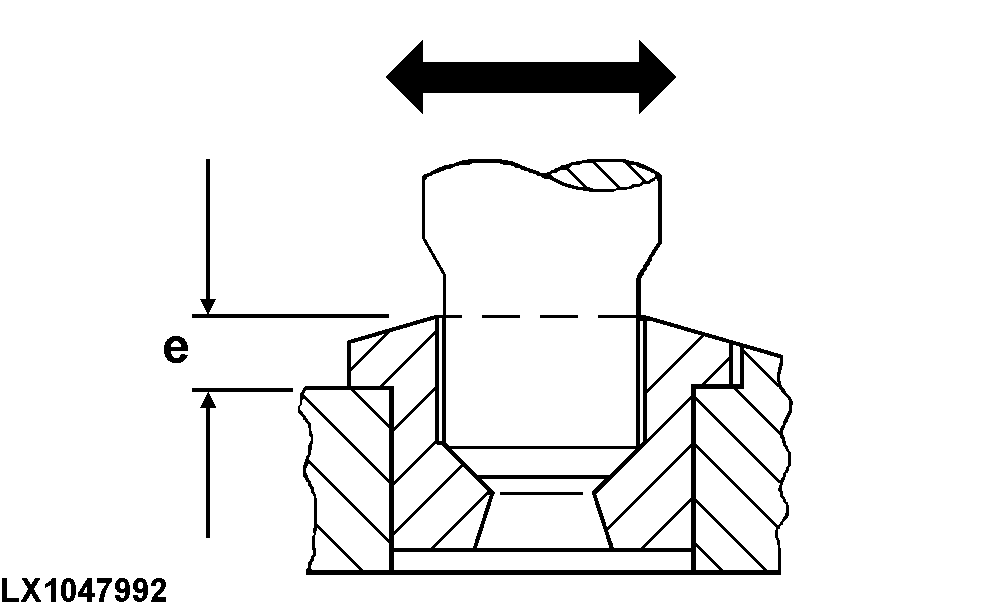

LX1047992-UN-23SEP09

Contrôler l'épaisseur (e) de la plaque d'usure.

Objet de la mesure Nature de la mesure Valeur prescrite

Plaque d'usure Épaisseur min. 6 mm min. 0.24 in

Contrôler le jeu de l'axe guide inférieur.

Objet de la mesure Nature de la mesure Valeur prescrite

Axe dans l'axe guide inférieur Jeu max. 2,5 mm max. 0.1 in

Contrôler l'usure de l'axe d'attelage ou de l'alésage.

Objet de la mesure Nature de la mesure Valeur prescrite

Axe d'attelage et trou Usure max. 1,5 mm max. 0.06 in

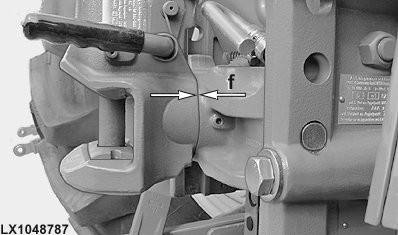

LX1048787-UN-09DEC09

Déterminer le jeu (f) entre le dispositif d'attelage et le support.

Objet de la mesure Nature de la mesure Valeur prescrite

Chape d'attelage et support Jeu max. 3,0 mm max. 0.12 in
