Mise sur cric du tracteur - Points de levage

Les illustrations indiquent les points de levage recommandés pour la mise sur cric du tracteur. Utiliser un cric stable offrant une force de levage suffisante. Voir Caractéristiques et Charges et poids dans la section 145.

LX1049994-UN-03AUG11

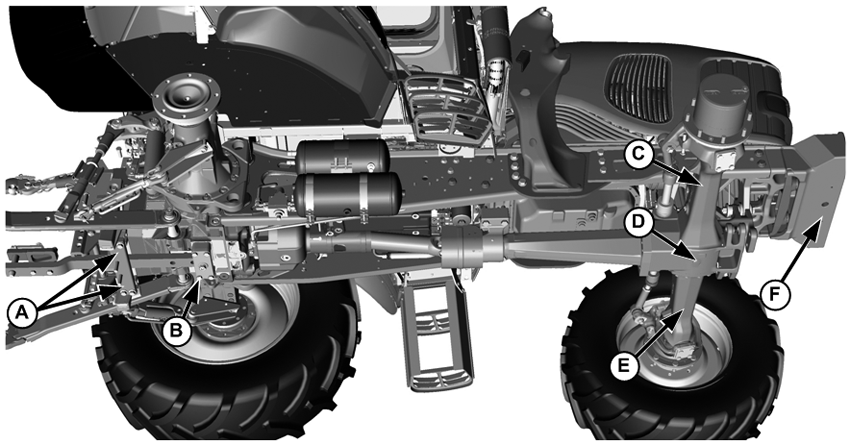

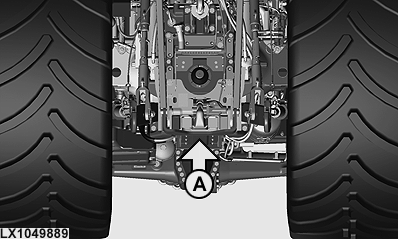

A - Étayage de l'arrière du tracteur, par ex. pour déposer les roues arrière

B - Étayage de l'arrière du tracteur, par ex. pour déposer les roues arrière

C - Étayage de l'extrémité droite de l'essieu, par ex. pour déposer la roue avant droite

D - Étayage du centre de l'essieu (utiliser des cales en bois pour empêcher le basculement de l'essieu)

E - Étayage de l'extrémité gauche de l'essieu, par ex. pour déposer la roue avant gauche

F - Étayage de l'avant du tracteur, point de levage sous le support de masses

LX1049889-UN-11FEB11

Avec dispositif d'attelage hydraulique

LX1049995-UN-03AUG11

Sans dispositif d'attelage hydraulique

LX1049996-UN-03AUG11

C - Étayage de l'extrémité droite de l'essieu, par ex. pour déposer la roue avant droite

D - Étayage du centre de l'essieu (utiliser des cales en bois pour empêcher le basculement de l'essieu)

E - Étayage de l'extrémité gauche de l'essieu, par ex. pour déposer la roue avant gauche

F - Étayage de l'avant du tracteur, point de levage sous le support de masses

ATTENTION:

JT07211-UN-14DEC06

Chandelles JT02043 et JT02044

LX1049890-UN-11FEB11

Exemple

JT02043 - Chandelle, de 482 à 736 mm (19 à 29 in)

JT02044 - Chandelle, de 863 à 1117 mm (34 à 44 in)

Ne monter le tracteur au cric que sur une surface solide et plane.

Avant de procéder à toute autre opération sur le tracteur, l'étayer de manière sÛre sur des béquilles appropriées. Les outils spéciaux John Deere illustrés peuvent être utilisés à cet effet. Ces chandelles sont disponibles auprès du concessionnaire John Deere.
