Fauteuil super confort

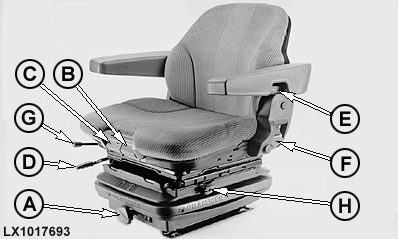

LX1017693-UN-24OCT97

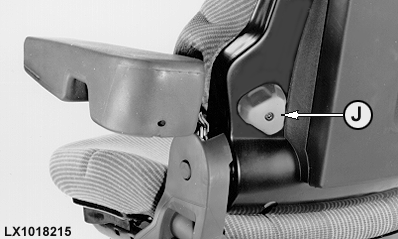

LX1018215-UN-24OCT97

A - Molette de réglage du fauteuil en fonction du poids du conducteur

B - Manette d'inclinaison du fauteuil¹

C - Manette de réglage de la position du coussin du fauteuil¹

D - Réglage de l'avancement

E - Réglage de l'inclinaison de l'accoudoir

F - Inclinaison du dossier

G - Manette de pivotement¹

H - Manette de suspension horizontale¹

J - Réglage de l'appui lombaire

Pour monter le fauteuil, lever celui-ci jusqu'à ce qu'il s'encliquette de façon audible (3 positions au maximum). Pour le descendre, le lever d'abord jusqu'en butée, puis l'abaisser.

IMPORTANT: Arrêter le moteur avant de faire pivoter le fauteuil. Tout contact accidentel avec des éléments de commande peut mettre le tracteur en service ou enclencher son équipement.

Si le fauteuil est muni d'un dispositif de pivotement (option), celui-ci est commandé à l'aide de la manette (G) de la manière suivante:

Lever la manette. Le fauteuil peut pivoter de 200° vers la gauche et de 20° vers la droite. Un verrouillage est possible tous les 10°.

Le fauteuil peut également être équipé du même dispositif de pivotement que le fauteuil à suspension pneumatique.

Pour abaisser l'accoudoir de 30°, appuyer (vers l'accoudoir) sur la manette de réglage de l'inclinaison (E).
