Réglage de la barre d'attelage

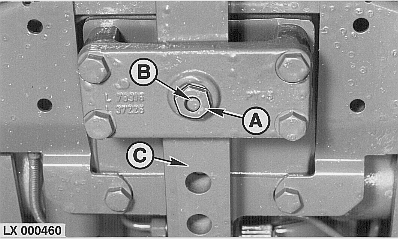

LX000460-UN-09AUG94

La barre d'attelage peut être réglée à quatre longueurs différentes:

250 mm (9.8 in), 350 mm (13.8 in), 400 mm (15.7 in) et 550 mm (21.7 in).

NOTE: La position 550 mm (21.7 in) N'EST PAS possible sur les tracteurs 6830 et 6930.

Ces longueurs représentent la distance entre l'extrémité de la prise de force et le point d'attelage.

1. Enlever le bouchon hexagonal (A).
2. Déposer l'axe de verrouillage (B).
3. Régler la barre d'attelage (C) à la longueur désirée et remettre l'axe en place.
4. Resserrer le bouchon hexagonal (A) à 250 N˙m (185 lb-ft).
