Contrôle du niveau d'huile des réductions finales du pont avant

LX1036518
LX1036518-UN-26APR06

ATTENTION: L'huile chaude risque d'être sous pression. Dévisser lentement le bouchon de contrôle.

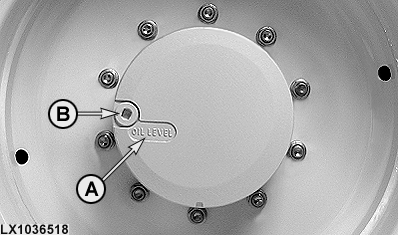

  1. Tourner la roue et positionner l'inscription “Oil level” (niveau d'huile; A) à l'horizontale.

  2. Dévisser le bouchon de contrôle (B). Le niveau d'huile doit affleurer le bord de l'orifice.

  3. Faire l'appoint d'huile à cette étape, si nécessaire. Resserrer le bouchon de contrôle à 90 N∙m (66 lb-ft). Utiliser impérativement une des huiles de transmission recommandées à la section Ingrédients.

NOTE: Vidanger l'huile du corps de pont et des réductions finales après les 100 premières heures de service. Vidanger par la suite toutes les 1500 heures de service ou tous les 2 ans, selon le premier terme atteint.

OULXE59,0010830-28-20100518
