Commande des prises de force

LX1038319-UN-27APR06

LX1036611-UN-05OCT05

LX1038328-UN-31MAY06

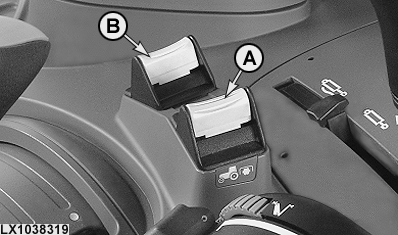

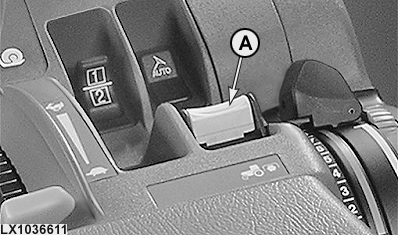

A - Interrupteur de la prise de force arrière

B - Interrupteur de la prise de force avant

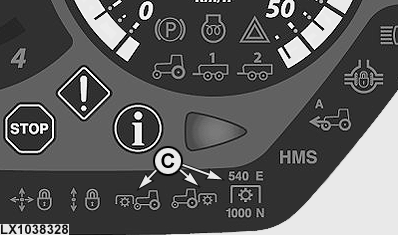

C - Témoins

ATTENTION: Toujours désenclencher la prise de force lorsqu'elle n'est pas utilisée.

ATTENTION: Du fait de son inertie, un équipement entraîné par prise de force ne s'arrête pas immédiatement après désenclenchement de celle-ci. Ne PAS s'approcher de l'outil tant qu'il tourne. Attendre l'immobilisation de tous les éléments avant d'intervenir.

NOTE: Sur les tracteurs équipés d'une boîte de vitesses PowrQuad Plus ou AutoQuad Plus, le dispositif d'adaptation électronique du régime moteur doit être éteint pendant le fonctionnement de la prise de force. Voir “Réglages” de la boîte de vitesses concernée à la section “Utilisation du tracteur”.

Pour enclencher la prise de force, enfoncer l'interrupteur (A) ou (B) et le pousser vers l'avant. Pour désenclencher la prise de force, tirer l'interrupteur vers l'arrière.

NOTE: Si le moteur est arrêté alors que la prise de force est enclenchée, celle-ci ne se remet pas en marche lors du démarrage du moteur. Cependant les témoins (C) restent allumés. Désenclencher la prise de force puis la réenclencher.

Sur les tracteurs équipés d'une boîte AutoPowr, un signal sonore retentit si le conducteur quitte son fauteuil alors que la prise de force est encore en service.

LX1029229-UN-02APR03

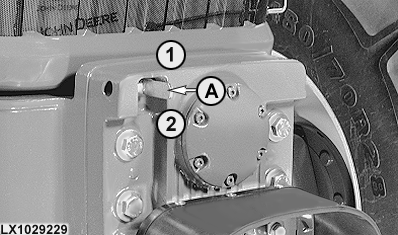

A - Levier

1 - Désenclenchée

2 - Enclenchée

Si l'on n'utilise pas la prise de force avant pendant une période prolongée, il est possible d'en désaccoupler l'entraînement au moyen du levier (A) pour éviter une rotation inutile des composants.

Pour désaccoupler l'entraînement, tirer le levier (A) vers le haut; le pousser vers le bas pour accoupler l'entraînement.

IMPORTANT: Ne réaccoupler l'entraînement de la prise de force que lorsque le moteur est à l'arrêt.
