Accrochage d'un outil à la prise de force

LX1036484-UN-23JAN06

ATTENTION: Arrêter le moteur et désenclencher la prise de force avant d'accrocher l'outil.

ATTENTION: Du fait de son inertie, un outil entraîné par prise de force ne s'arrête pas immédiatement après avoir mis le levier en position de désenclenchement. Ne PAS s'approcher de l'outil tant qu'il tourne. Attendre l'immobilisation de tous les éléments avant d'intervenir.

ATTENTION: Toujours s'assurer que la prise de force est désenclenchée, le moteur arrêté et la clé de contact retirée avant tout nettoyage, graissage ou réglage de l'outil, de l'attelage trois points ou de l'arbre de transmission.

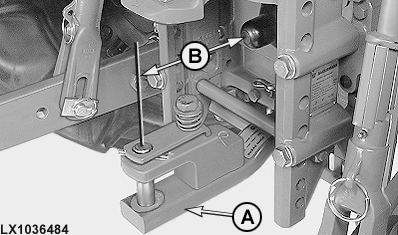

1. Placer la barre d'attelage oscillante (A) parallèlement à l'embout de prise de force et l'immobiliser dans cette position.
2. La distance (B) entre l'extrémité de la prise de force et le point d'attelage sur la barre doit être de 350 mm (13.8 in) pour la prise de force 540 tr/min et de 400 mm (15.7 in) pour la prise de force 1000 tr/min.

Si les cannelures de la prise de force ne sont pas alignées sur les gorges de l'arbre de transmission, laisser le moteur à l'arrêt et sélectionner la cellule N dans le CommandCenter. Tourner ensuite l'embout de la prise de force à la main pour l'amener dans la bonne position.
